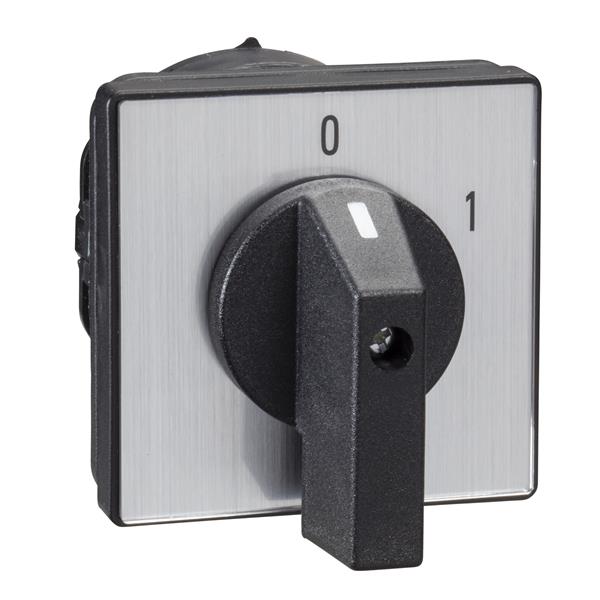

COMUTADORA ROTATIVA K30C003AP

Ref: 21.21.960 Cód: K30C003AP Marca: Schneider Electric

COMUTADOR ROTATIVO 0 1 32A 3 POLOS K30C003AP

Descrição
Caracteristicas Técnicas

Documentos:

Product Data Sheet Declaração de Conformidade - K30C003AP Declaração RoHS da China Declaração de Conformidade - K30C003AP Declaração RoHS da UE Declaração de Conformidade - K30C003AP Declaração REACh Declaração de Conformidade - K30C003AP Declaração REACh Declaração de Conformidade - K30C003AP Declaração REACh Declaração de Conformidade - K30C003AP Declaração REACh

Complementar
proteção contra curto-circuito	50 A cartucho fusível, Tipo gG
Peso	0.224 kg
[Uimp] tensão suportável de impulso nominal	6 kV para EN 947-1
[Uimp] tensão suportável de impulso nominal	6 kV para IEC 947-1
ângulo de comutação	60 °
conexão elétrica	terminais de braçadeiras com parafusos cativos flexível, capacidade de Fixação: 2 x 4 mm²
conexão elétrica	terminais de braçadeiras com parafusos cativos sólido, capacidade de Fixação: 2 x 6 mm²
corrente de curto-circuito	5000 A
[Ui] tensão de isolamento nominal	690 V (graus de Poluição 3) para EN 60947-1
[Ui] tensão de isolamento nominal	690 V (graus de Poluição 3) para IEC 60947-1
abertura positiva	com
torque de aperto	1.2 N.m
operação dos contatos	abertura lenta
altura total CAD	64 mm
durabilidade mecânica	300000 ciclos
compatibilidade de gama	K30C
largura total CAD	64 mm
profundidade total CAD	93 mm
capacidade de comutação em mA	11000 mA CC a 120 V 2 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	11000 mA CC a 180 V 3 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	11000 mA CC a 60 V 1 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	1200 mA CC a 220 V 1 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	1200 mA CC a 440 V 2 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	1200 mA CC a 660 V 3 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	16000 mA CC a 140 V 3 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	16000 mA CC a 48 V 1 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	16000 mA CC a 95 V 2 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	23000 mA CC a 120 V 2 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	23000 mA CC a 180 V 3 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	23000 mA CC a 60 V 1 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	25000 mA CC a 30 V 1 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	25000 mA CC a 60 V 2 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	25000 mA CC a 90 V 3 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	3200 mA CC a 110 V 1 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	3200 mA CC a 220 V 2 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	3200 mA CC a 330 V 3 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	32000 mA CC a 140 V 3 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	32000 mA CC a 24 V 1 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	32000 mA CC a 24 V 1 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	32000 mA CC a 48 V 1 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	32000 mA CC a 48 V 2 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	32000 mA CC a 48 V 2 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	32000 mA CC a 70 V 3 contatos of indutivo carga (T = 50 ms)
capacidade de comutação em mA	32000 mA CC a 70 V 3 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	32000 mA CC a 95 V 2 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	400 mA CC a 440 V 1 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	400 mA CC a 660 V 2 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	6500 mA CC a 110 V 1 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	6500 mA CC a 220 V 2 contatos of resistivo carga (T = 1 ms)
capacidade de comutação em mA	6500 mA CC a 330 V 3 contatos of resistivo carga (T = 1 ms)
Meio ambiente
tratamento de proteção	TC
classe de proteção contra choques elétricos	classe II para IEC 60536
classe de proteção contra choques elétricos	classe II para NF C 20-030
padrões	EN/IEC 60947-3
temperatura ambiente do ar para armazenamento	-40-70 °C
certificações do produto	cULus 120 V 2 hp monofásico
certificações do produto	cULus 240 V 5 hp monofásico
certificações do produto	cULus 240 V 5 hp trifásico
certificações do produto	cULus 480 V 20 hp trifásico
temperatura ambiente do ar para funcionamento	-25-55 °C
Principal
linha de produto	Harmony K
modo de fixação	4 orifícios
apresentação da legenda	com metálico legenda, 0 - 1 preto marcação
grau de proteção IP	IP40 para IEC 529
grau de proteção IP	IP40 para NF C 20-455
tipo de produto ou componente	interruptor de came completo
[Ith] corrente térmica ao ar livre convencional	32 A
função de interruptor de came	interruptor
nome do componente	K30
tipo de operador	preto punho
posições de comutação	direita: 0° - 60°
descrição de polos	3P
tipo de cabeça de interruptor de came	com placa frontal 64 x 64 mm
montagem do produto	montagem frontal
bloqueio por cadeado do punho rotativo	sem
posição de desligado	com posição Desligar
retorno	sem
