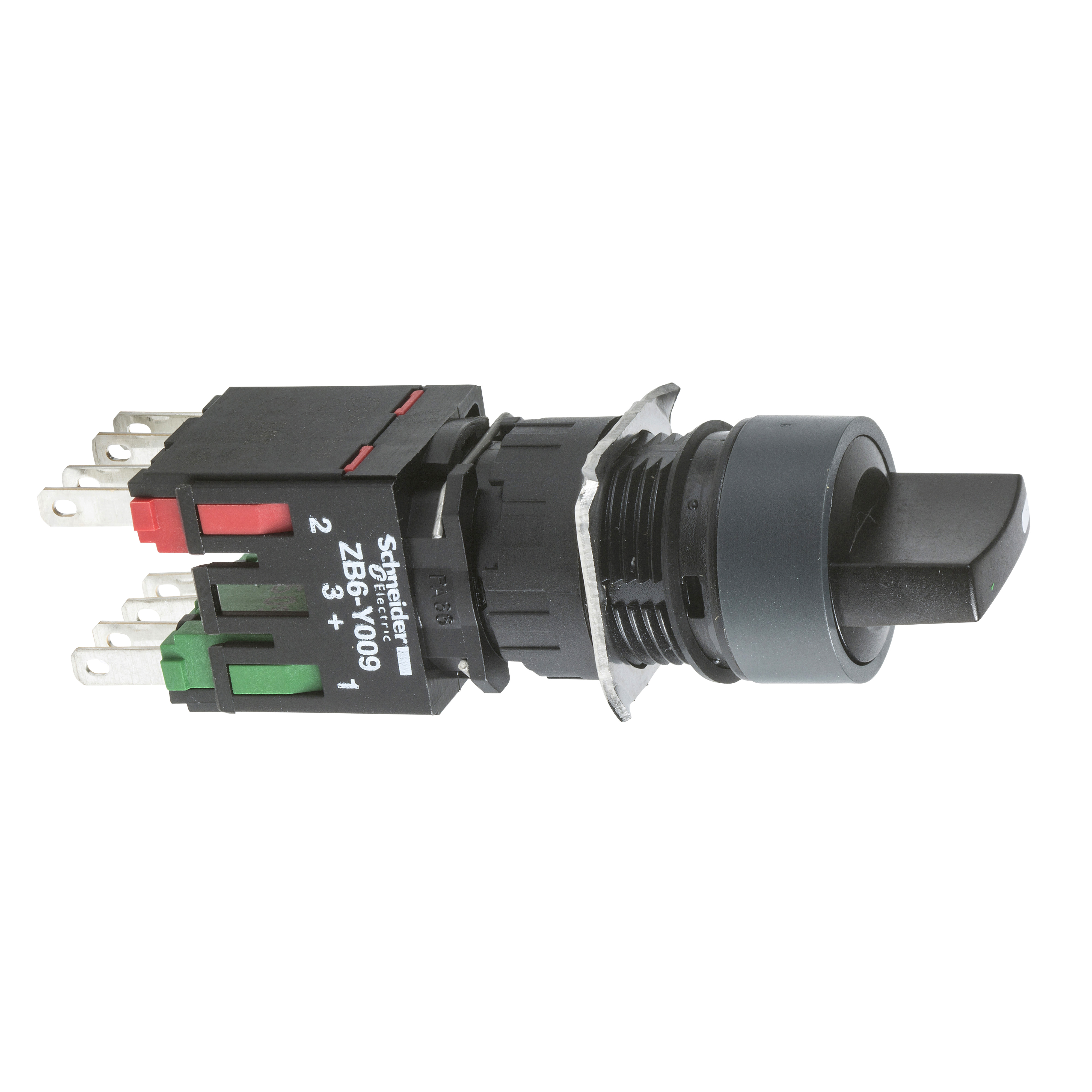

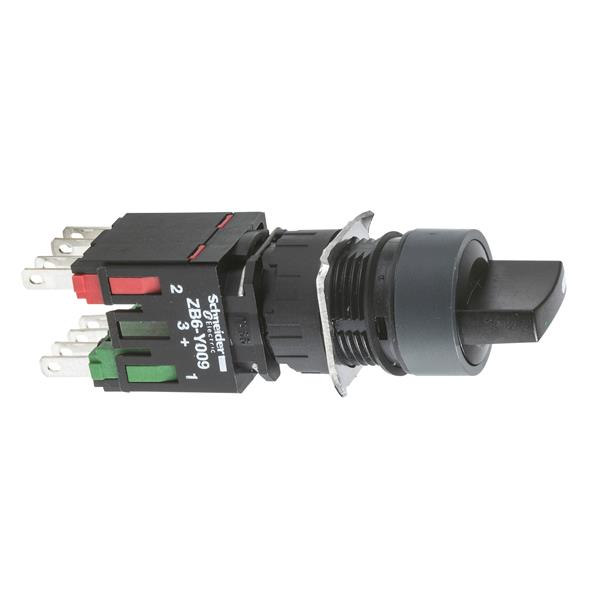

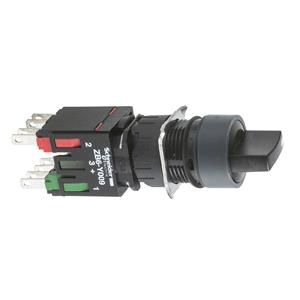

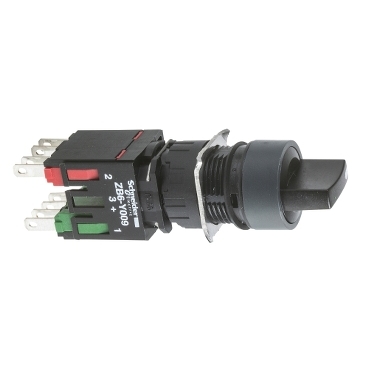

COMUTADOR XB6AD235B
Ref: 21.21.780 Cód: XB6AD235B Marca: Schneider Electric
Chave seletora Ø16mm plástica, redonda, com manopla, 3 posições fixas, NA+NF
Documentos:
Product Data SheetDeclaração de Conformidade - XB6AD235B Declaração RoHS da UEDeclaração de Conformidade - XB6AD235B Declaração RoHS da ChinaDeclaração de Conformidade - XB6AD235B Declaração RoHS da ChinaDeclaração de Conformidade - XB6AD235B Declaração RoHS da ChinaDeclaração de Conformidade - XB6AD235B Declaração RoHS da China| Complementar | |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 5 V e 1 mA com nível de confiança de 90% para EN 60947-5-4 |
| largura | 18 mm |
| profundidade | 68 mm |
| [Ie] corrente nominal de operação | 3 A a 120 V, CA-15, B300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 1.5 A a 240 V, CA-15, B300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.1 A a 250 V, CC-13, R300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.22 A a 125 V, CC-13, R300 para EN/IEC 60947-5-1 |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN/IEC 60947-1 |
| durabilidade mecânica | 500000 ciclos |
| compatibilidade de gama | XB6 |
| Peso | 0.024 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para EN/IEC 60947-1 |
| durabilidade elétrica | 1000000 ciclos, CA-15 a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13 a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| conexões - terminais | conectores Faston, Tamanho da Conexão: 2,8 x 0,5 mm |
| proteção contra curto-circuito | 6 A fusível tipo cartucho tipo gG |
| altura | 18 mm |
| descrição de terminais ISO nº 1 | (21-22)NA |
| descrição de terminais ISO nº 1 | (13-14)NA |
| material de contatos | liga de prata (Ag/Ni) |
| abertura positiva | com para EN/IEC 60947-5-1 apêndice K |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C 852 |
| padrões | JIS C8201-1 |
| certificações do produto | GOST |
| certificações do produto | UL |
| certificações do produto | CCC |
| certificações do produto | CSA |
| grau de proteção NEMA | NEMA 13 para UL 50 |
| grau de proteção NEMA | NEMA 4 para UL 50 |
| grau de proteção NEMA | NEMA 4X para UL 50 |
| grau de proteção NEMA | NEMA 13 para CSA C22.2 n.º 94 |
| grau de proteção NEMA | NEMA 4 para CSA C22.2 n.º 94 |
| grau de proteção NEMA | NEMA 4X para CSA C22.2 n.º 94 |
| grau de proteção IP | IP65 para IEC 60529 |
| resistência à vibração | +/- 3 mm (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| tratamento de proteção | TC |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| Principal | |
| nome abreviado do dispositivo | XB6 |
| material do aro | plástico |
| posição de operação | qualquer posição |
| operação dos contatos | abertura lenta |
| perfil do operador | preto punho padrão |
| informações de posição do operador | 3 posições 60° |
| tipo de produto ou componente | interruptor seletor completo |
| forma da cabeça da unidade de sinalização | quadrado |
| tipo e composição dos contatos | 2 NA |
| venda por quantidade indivisível | 1 |
| linha de produto | Harmony XB6 |
| diâmetro de montagem | 16 mm |
| tipo de operador | estático |
