Complementar |
|
padlocking manopla rotativa |
1 a 3 cadeados 4-8 mm |
|
[Ue] tensão de operação nominal |
690 V CA 50/60 Hz |
|
altura |
83 mm |
|
classe de serviço intermitente |
30 |
|
[Ith] corrente térmica ao ar livre convencional |
80 A |
|
modo de fixação |
por 4 parafusos of manusear |
|
[Ithe] corrente térmica convencional em isolamento |
63 A |
|
sinalização |
0 - 1 |
|
dimensão da base |
60 x 60 mm |
|
Peso |
0.56 kg |
|
capacidade de fechamento |
800 A a 400 V CA -21A |
|
capacidade de fechamento |
800 A a 400 V CA -22A |
|
capacidade de fechamento |
800 A a 400 V CA -23A |
|
[Uimp] tensão suportável de impulso nominal |
8 kV |
|
conexões - terminais |
circuito de potência: terminais de braçadeiras roscadas cabo 25-25 mm² - rigidez do Cabo: sólido |
|
conexões - terminais |
circuito de potência: terminais de braçadeiras roscadas cabo 16-16 mm² - rigidez do Cabo: flexível - com extremidade do cabo |
|
[Icm] capacidade de fechamento nominal em curto-circuito |
2.1 kA a 400 V a Ipeak |
|
durabilidade elétrica |
30000 ciclos CA-21 |
|
durabilidade elétrica |
30000 ciclos CC-1...5 |
|
capacidade de corte |
640 A a 400 V (CA -21A) |
|
capacidade de corte |
640 A a 400 V (CA -22A) |
|
capacidade de corte |
640 A a 400 V (CA -23A) |
|
potência de funcionamento nominal em W |
18.5 kW a 690 V (CA-3) |
|
potência de funcionamento nominal em W |
15 kW a 230...240 V (CA-3) |
|
potência de funcionamento nominal em W |
22 kW a 400..0,415 V (CA-3) |
|
potência de funcionamento nominal em W |
30 kW a 500 V (CA-3) |
|
potência de funcionamento nominal em W |
30 kW a 690 V (CA -23A) |
|
potência de funcionamento nominal em W |
37 kW a 500 V (CA -23A) |
|
potência de funcionamento nominal em W |
18.5 kW a 230...240 V (CA -23A) |
|
potência de funcionamento nominal em W |
30 kW a 400..0,415 V (CA -23A) |
|
corrente de curto-circuito condicional nominal |
10 kA a 400 V - fusível Associado 80 A aM |
|
corrente de curto-circuito condicional nominal |
10 kA a 400 V - fusível Associado 80 A gG |
|
[Icw] corrente nominal de curta duração admissível |
960 A a 400 V duração: 1 s |
|
[Ie] corrente nominal de operação |
57 A CA-23 Ue: 400 V |
|
suporte de montagem |
manusear: porta |
|
suporte de montagem |
Interruptor: porta |
|
compatibilidade de gama |
principal chave seccionadora |
|
largura |
60 mm |
|
torque de aperto |
circuito de potência: 4-4 N.m - Ligar terminais de braçadeiras roscadas |
|
composição do dispositivo |
interruptor |
|
composição do dispositivo |
manusear |
|
durabilidade mecânica |
30000 ciclos |
|
Meio ambiente |
|
força mecânica |
vibrações 10 ... 150 Hz (1 gn para IEC 60068-2-6 |
|
força mecânica |
choques 11 ms (30 gn para IEC 60068-2-27 |
|
resistência a incêndios |
960 °C para IEC 60695-2-1 |
|
tratamento de proteção |
TC |
|
grau de proteção IP |
IP20 para IEC 60529 |
|
grau de proteção IP |
IP65 |
|
padrões |
IEC 60947-3 |
|
temperatura ambiente do ar para funcionamento |
-20-50 °C |
|
certificações do produto |
CCC |
|
certificações do produto |
GL |
|
certificações do produto |
UL |
|
certificações do produto |
CSA |
|
Principal |
|
estilo de montagem para punho giratório |
direto |
|
tipo de rede |
CC |
|
tipo de rede |
CA |
|
cor da placa frontal do punho |
amarelo |
|
cor do punho |
vermelho |
|

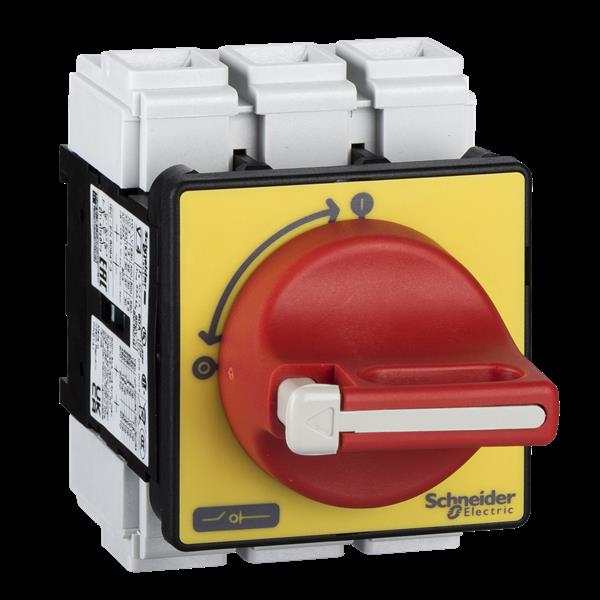

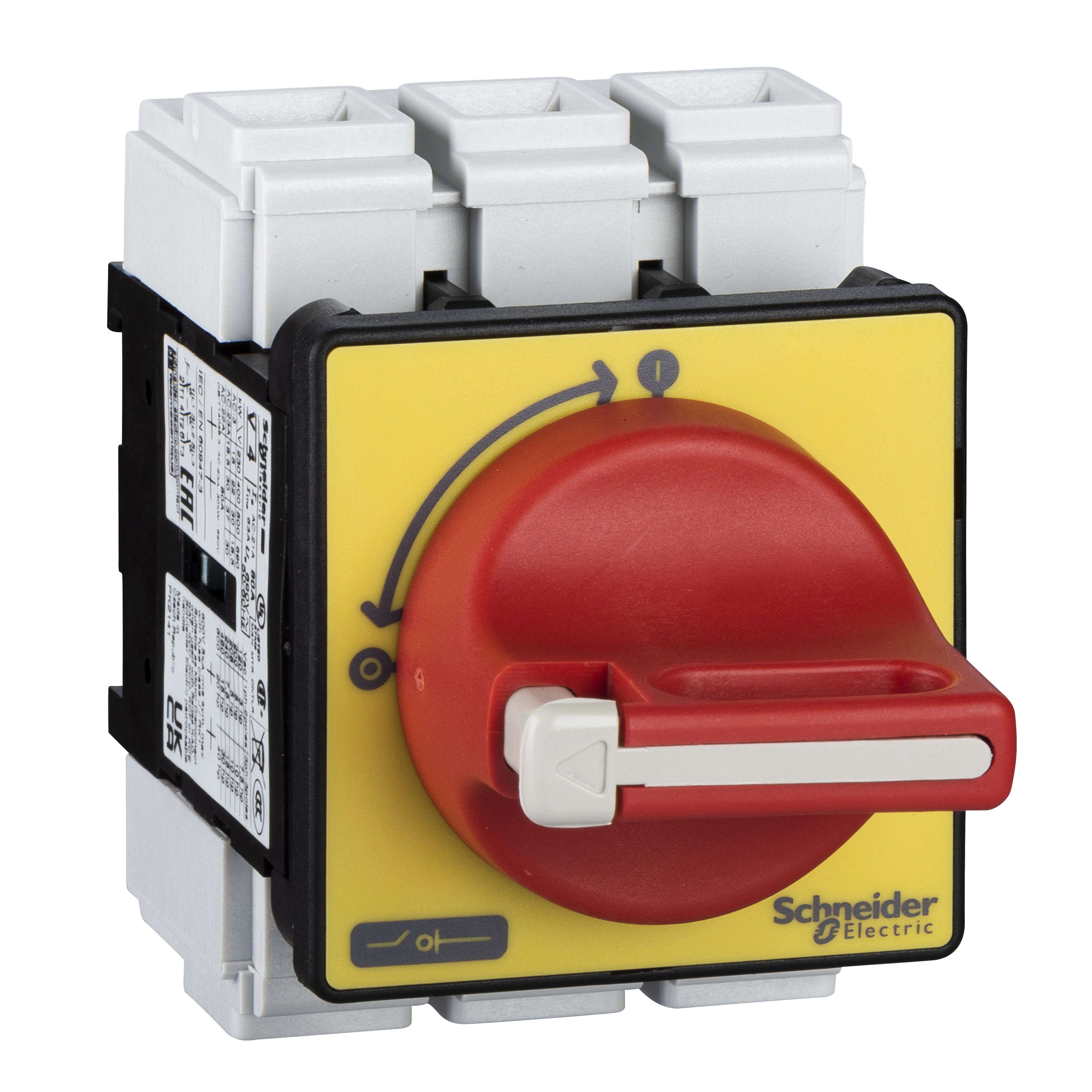

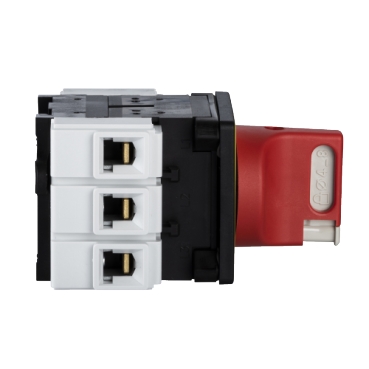

tipo de produto ou componente |
seccionador Interruptor de paragem de emergência |
|
tipo de controle |
punho giratório |
|
tipo e composição dos contatos |
3 NA |
|
adequação para isolamento |
sim |
|
gama |
TeSys |
|
nível de desempenho |
alto desempenho |
|
nome do produto |
TeSys VARIO |
|
descrição de polos |
3P |
|
nome abreviado do dispositivo |
VCF |
