CHAVE MAG. XCSDMP7002
Ref: 21.33.199 Cód: XCSDMP7002 Marca: Telemecanique Sensors

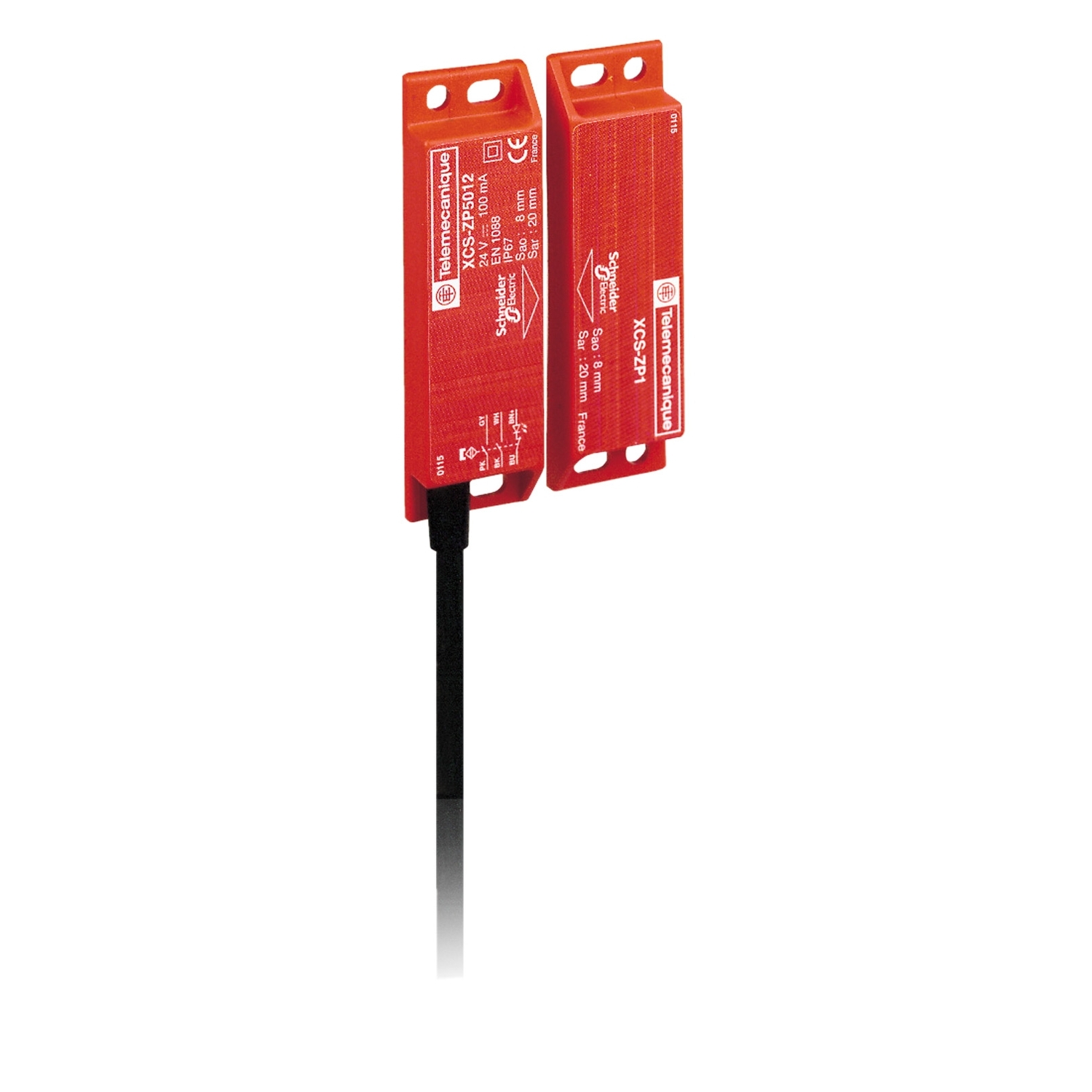

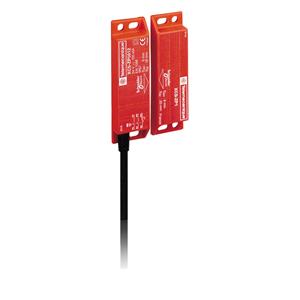

CHAVE MAGNETICA DE SEGURANCA RETG NA+NF+NF; XCSDMP7002
Esta Chave de Segurança Magnética Codificada em XCSDMP foi projetada para uso como uma chave de intertravamento de segurança para porta de segurança ou carcaças de proteção, monitoramento e detecção de posição em máquinas com baixa inércia. Ele possui 1 contato normalmente aberto e 2 contatos escalonados normalmente fechados na presença de ímã. Tem um design retangular com um 2 metros com conexão de cabo em PVC, permitindo uma instalação flexível. Seus dados de confiabilidade do B10D são 50.000.000. Seu grau de proteção IP66 / IP67 o torna ideal para uso em condições adversas. Também está em conformidade com as normas EN/ISO 14119, EN/IEC 60204-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14. Quando associado e corretamente conectado a uma unidade de controle de segurança apropriada, está em conformidade com a categoria 4, nível de desempenho PL e, SIL 3, conforme descrito em EN/ISO 13849-1, EN/IEC 61508.
Documentos:
Product Data SheetDeclaração de Conformidade - XCSDMP7002 Declaração RoHS da UE| Complementar | |
| largura | 25 mm |
| profundidade | 13 mm |
| nível de segurança | pode atingir a categoria 4 com o sistema de monitoramento apropriado e ligação correta para EN/ISO 13849-1 |
| nível de segurança | pode atingir PL = e com o sistema de monitoramento apropriado e ligação correta para EN/ISO 13849-1 |
| nível de segurança | pode atingir SIL 3 com o sistema de monitoramento apropriado e ligação correta para EN/IEC 61508 |
| resistência entre terminais | 10 Ohm |
| [Uimp] tensão suportável de impulso nominal | 2.5 kV para EN/IEC 60947-5-1 |
| tensão de comutação máxima | 100 V CC |
| capacidade de comutação em mA | 0.1...100 mA |
| [Sar] distância de disparo assegurada | 20 mm |
| material de contatos | ródio |
| resistência de isolamento | 1000 MOhm |
| frequência de comutação | 150 Hz |
| proteção contra curto-circuito | 500 mA fusível do cartucho externo tipo gG (gl) |
| Peso | 0.18 kg |
| [Sa] distância de operação assegurada | 8 mm |
| material do cabo | PVC |
| capacidade de interrupção | 10 VA |
| dados de fiabilidade de segurança | B10d = 50000000 valor indicado p/ vida útil 20 anos limitado p/ desgaste mecânico e contacto |
| material do invólucro | PBT termoplástica |
| durabilidade elétrica | 1200000 ciclos |
| [Ie] Corrente Nominal de Operação | 100 mA |
| altura | 88 mm |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -25-85 °C |
| padrões | UL 508 |
| padrões | EN/IEC 60204-1 |
| padrões | EN/ISO 12100 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | ISO 14119 |
| certificações do produto | BG |
| certificações do produto | UL |
| certificações do produto | CSA |
| tratamento de proteção | TH |
| maximum sensitivity to magnetic fields | 0.3 mT |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| resistência ao choque | 30 gn of 11 ms para IEC 60068-2-27 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 para IEC 60529 |
| resistência à vibração | 10 gn (f = 10-150 Hz) para IEC 60068-2-6 |
| classe de proteção contra choques elétricos | classe II para EN/IEC 61140 |
| Principal | |
| direções de aproximação | 3 sentidos |
| design | retangular, padrão |
| material | plástico |
| tipo de produto ou componente | interruptor magnético codificado |
| nome do componente | XCSDMP |
| linha de produto | detecção Segurança Preventa |
| comprimento do cabo | 2 m |
| operação dos contatos | 1 NF escalonado |
| conexão elétrica | pré-cabeado |
| tipo e composição dos contatos | 2 NF + 1 NA |
| tamanho | 88 x 25 x 13 mm |
| composição de cabos | 6 x 0,25 mm² |
| [Ui] tensão de isolamento nominal | 100 V CC |
| número de polos | 3 |
| [Ue] tensão de operação nominal | 24 V CC |
