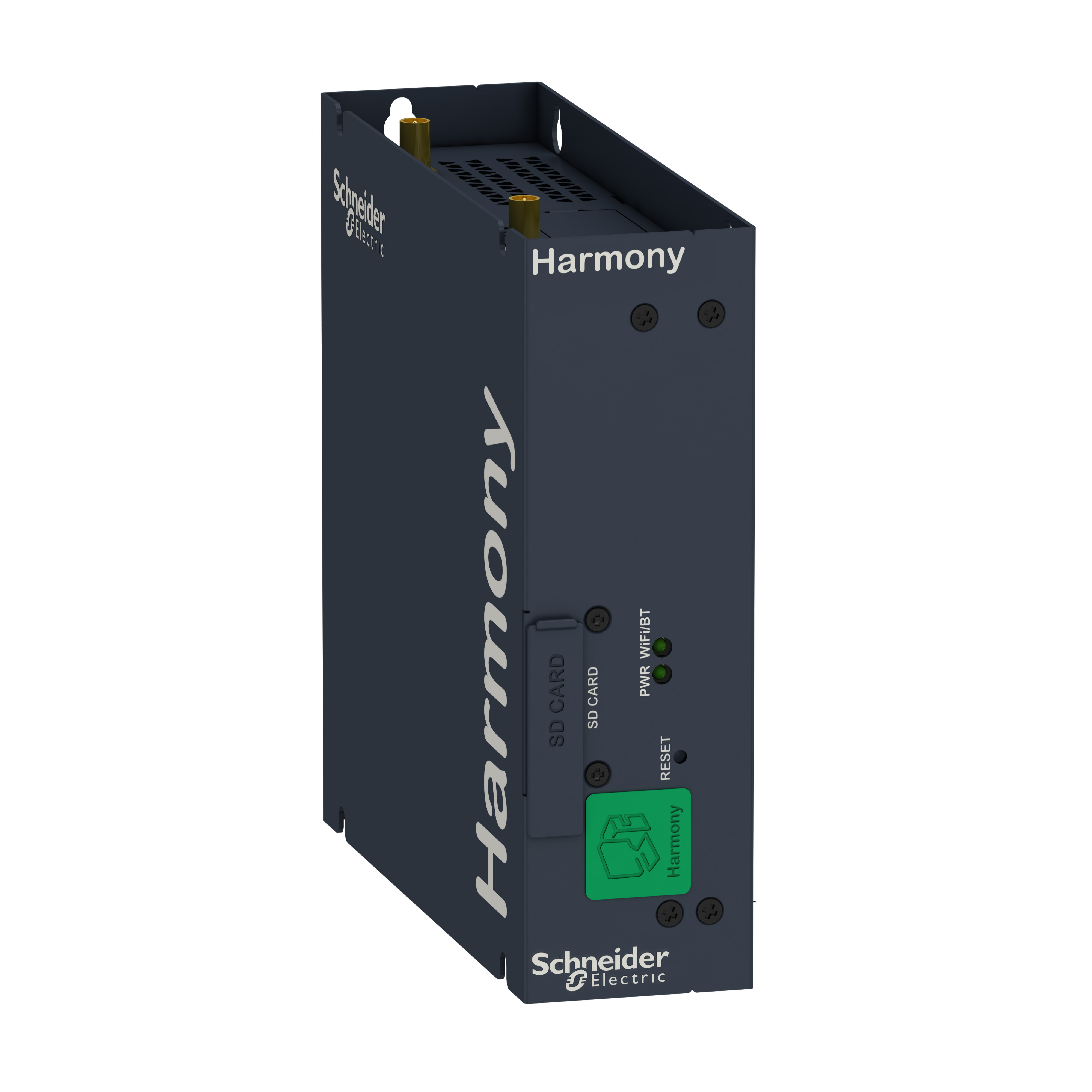

CAIXA IIOT C/LINUX HMIBSCEA53D1L0T
Ref: 21.82.900 Cód: HMIBSCEA53D1L0T Marca: Schneider Electric
IIOT Box Core eMMC DC Linux TPM
Documentos:
Product Data SheetDeclaração de Conformidade - HMIBSCEA53D1L0T Declaração RoHS da ChinaDeclaração de Conformidade - HMIBSCEA53D1L0T Declaração RoHS da UEDeclaração de Conformidade - HMIBSCEA53D1L0T Declaração RoHS da ChinaDeclaração de Conformidade - HMIBSCEA53D1L0T Declaração RoHS da UEDeclaração de Conformidade - HMIBSCEA53D1L0T Declaração RoHS da ChinaDeclaração de Conformidade - HMIBSCEA53D1L0T Declaração RoHS da UEDeclaração de Conformidade - HMIBSCEA53D1L0T Declaração RoHS da ChinaDeclaração de Conformidade - HMIBSCEA53D1L0T Declaração RoHS da UEDeclaração de Conformidade Ambiental - HMIBSCEA53D1L0T Declaração RoHS da UE| Complementar | |
| número de slots disponíveis para expansão | 1.0 Slot (s) of mini PCIe |
| número de slots disponíveis para expansão | 1.0 Slot (s) of M.2 (not for storage) |
| descrição da memória | 1 GB RAM LPDDR3 interno (not expandable) |
| acessório / destino parte separada | Celullar 4G and analog Inputs |
| limites de tensão de alimentação | 12-24 V |
| nome do processador | ARM Cortex-A53 Quad core Qualcomm Snapdragon 410 |
| tensão nominal de fornecimento [Us] | 24 V CC fonte de alimentação |
| tensão nominal de fornecimento [Us] | 100...240 V CA fonte de alimentação |
| corrente de inrush | 0.43 A |
| Temporizador cão de guarda (watchdog) | 1-255 ms |
| número de slots | 1 Slot (s) of mini PCI Express full-size |
| número de slots | 1 Slot (s) of M.2 |
| cyber secured boot | Secure password boot |
| tipo principal | IIoT Edge Box Core |
| Peso | 1 kg |
| local de montagem | book mounting |
| local de montagem | flat mounting |
| local de montagem | montagem na parede |
| tipo de conexão integrada | HDMI of For configuration only com 1 Ligar parte inferior |
| tipo de conexão integrada | Ethernet com 2 RJ45 SMSC LAN7500, Taxa de Transmissão: 10/100/1000 Mbps Ligar parte inferior IEEE 1588 not supported |
| tipo de conexão integrada | conexão serial COM1 of battery backup com 1 SUB-D 9 macho RS232 / 422/485 non-isolated |
| tipo de conexão integrada | USB 2.0 port com 2.0 USB tipo A, Taxa de Transmissão: 480 Mbit/s Ligar parte inferior |
| tipo de conexão integrada | TPM connector Ver 2.0 of cyber security - hardware encryption TPM module by default Ligar motherboard |
| tipo de rede de comunicação | Wi-Fi para IEEE 802.11 b/g/n |
| tipo de rede de comunicação | Bluetooth 4.1 |
| resolução de exibição | 1920 x 1080 pixels a 60 Hz |
| compatibilidade de gama | HMIYMIN4GUS1 Interface Mini PCIe 4G US for iPC |
| compatibilidade de gama | HMIYMIN4GEU1 Interface Mini PCIe 4G EU for iPC |
| compatibilidade de gama | HMIYMIN8AI1 Interface Mini PCIe 8x Analog Input 0-10V |
| compatibilidade de gama | HMIYBIN2AIM21 Interface M.2 2x Analog Input 0-10V/4-20mA |
| largura | 157 mm |
| profundidade | 46 mm |
| tipo de resfriamento | sem ventilação |
| equipamento de armazenamento de dados | 8 GB eMMC (soldered) |
| consumo de potência em W | 16 W |
| conexão elétrica | conector de parafuso, Tipo de conector: pin, 1 maneira, Aplicação de circuito: ground - Localização: parte inferior |
| conexão elétrica | conector, Tipo de conector: SMA - Localização: parte superior |
| altura | 150 mm |
| tipo de controle | resettable |
| tipo de conector | conector(es)1.0 x GPIO Pin inferior |
| Meio ambiente | |
| padrões | classe A grupo 1 EN 55011 |
| padrões | EN 61000-6-4 |
| padrões | EN 61131-2 |
| padrões | FCC Part 15 |
| padrões | UL 60950 |
| certificações do produto | CE |
| certificações do produto | cULus |
| certificações do produto | UL 60950 for IT equipments |
| certificações do produto | CCC |
| certificações do produto | RCM |
| certificações do produto | EAC |
| certificações do produto | RED |
| certificações do produto | FCC RF |
| certificações do produto | IC |
| certificações do produto | SRRC |
| certificações do produto | TELEC |
| certificações do produto | FAC |
| certificações do produto | ANATEL |
| compatibilidade eletromagnética | imunidade a interferência de alta frequência para IEC 61000-4 |
| compatibilidade eletromagnética | emissão por campo perturbadorclasse A para EN 55011 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasclasse A para EN 55022 |
| grau de proteção IP | IP40 para IEC 60529 |
| temperatura ambiente do ar para funcionamento | 0-50 °C (por padrão) para EN/IEC 60068-2-2 |
| temperatura ambiente do ar para funcionamento | 0-50 °C flat mounting |
| temperatura ambiente do ar para funcionamento | 0-45 °C Ligar mini PCIe |
| temperatura ambiente do ar para funcionamento | 0-45 °C flat mounting Ligar mini PCIe |
| temperatura ambiente do ar para armazenamento | -20-60 °C para IEC 60068-2-2 |
| temperatura ambiente do ar para armazenamento | -20-60 °C para IEC 60068-2-14 |
| directivas | 2004/108 / CE - compatibilidade electromagnética |
| directivas | 2006/95 / CE - diretiva de baixa tensão |
| etiquetas de qualidade | CE |
| umidade relativa | 10-95 % sem condensação para EN/IEC 60068-2-30 |
| altitude de funcionamento | 2000 m para EN/IEC 60664-1 |
| resistência à vibração | 2 gn (f = 5-500 Hz)eMMC |
| Principal | |
| slots livres | 1 cartão SD SD 3.0, max raw transfer rate 104 MBps Supports SD,SDHC,SDXC (Standard 32 mm x 24 mm) |
| tipo de produto ou componente | IIoT Edge Box Core |
| nome abreviado do dispositivo | IIoT Edge Box Core |
| sistema operacional | Linux Yocto (Linux Yocto project Krogoth 2.1) |
| sistema operacional | Linux Yocto (BitBake branch 1.30.0) |
| sistema operacional | Linux Yocto (Linux Kernel 4.4.38) |
| linha de produto | Harmony iPC |
| pacote de software | Node-RED and system nodes default IIoT Wiring |
