CABECOTE ZB6DW3
Ref: 21.21.821 Cód: ZB6DW3 Marca: Schneider Electric

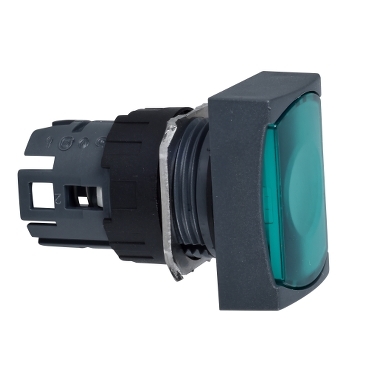

Cabeçote para botão luminoso Ø16mm plástico, retorno por mola, retangular, verde
O ZB6DW3 é o cabeçote para o botão luminoso da linha Harmony XB6 que faz parte dos botões, seletores e sinalizadores de plástico de diâmetro 16 mm. Possui formato retangular e coloração verde iluminado, além de um mecanismo de retorno por mola, 12...24VCC. Ele oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalado em painéis com furação padrão de 16mm de diâmetro. É resistente a impactos, poeira, água e vibração, tornando-o ideal para todas as aplicações, em especial as que exigem resistência a agentes químicos e isolamento elétrico duplo. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indústrias químicas, Painéis de distribuição de energia.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB6DW3 Declaração RoHS da UEDeclaração de Conformidade - ZB6DW3 Declaração REAChDeclaração de Conformidade - ZB6DW3 Declaração RoHS da ChinaDeclaração de Conformidade - ZB6DW3 Declaração RoHS da ChinaDeclaração de Conformidade - ZB6DW3 Declaração RoHS da ChinaDeclaração de Conformidade - ZB6DW3 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - ZB6DW3 Declaração RoHS da UEDeclaração de Conformidade Ambiental - ZB6DW3 Declaração RoHS da China| Complementar | |
| Peso | 0.016 kg |
| altura total CAD | 18 mm |
| largura total CAD | 24 mm |
| profundidade total CAD | 33 mm |
| compatibilidade de gama | ZB6 |
| Meio ambiente | |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| tratamento de proteção | TC |
| grau de proteção IP | IP65 para IEC 60529 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência à vibração | +/- 3 mm (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção NEMA | NEMA 13 para UL 50 |
| grau de proteção NEMA | NEMA 4 para UL 50 |
| grau de proteção NEMA | NEMA 4X para UL 50 |
| grau de proteção NEMA | NEMA 4 para CSA C22.2 n.º 94 |
| grau de proteção NEMA | NEMA 4X para CSA C22.2 n.º 94 |
| grau de proteção NEMA | NEMA 13 para CSA C22.2 n.º 94 |
| certificações do produto | CSA |
| certificações do produto | GOST |
| certificações do produto | CCC |
| certificações do produto | UL |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| padrões | JIS C 852 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-5 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-5-1 |
| padrões | JIS C8201-1 |
| Principal | |
| diâmetro de montagem | 16 mm |
| tipo de operador | retorno por mola |
| linha de produto | Harmony XB6 |
| perfil do operador | verde embutido, não marcado |
| material do aro | plástico |
| tipo de produto ou componente | cabeça para botão de pressão luminoso |
| forma da cabeça da unidade de sinalização | retangular |
| venda por quantidade indivisível | 1 |
| nome abreviado do dispositivo | ZB6 |
| compatibilidade do produto | LED incorporado |
