CABECOTE BRANCO ZB4BW413

Ref: 21.16.551 Cód: ZB4BW413 Marca: Schneider Electric

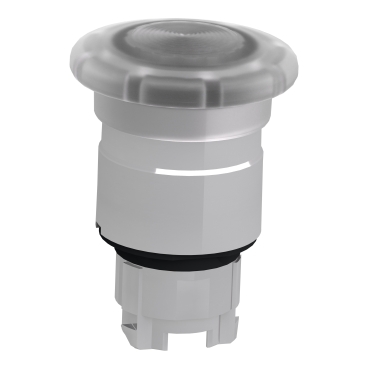

Cabeçote para botão luminoso modular Ø22mm metálico, cogumelo Ø40mm, para LED integral, branco

Descrição
Caracteristicas Técnicas

Documentos:

Product Data Sheet Declaração de Conformidade - ZB4BW413 Declaração REACh Declaração de Conformidade - ZB4BW413 Declaração RoHS da UE Declaração de Conformidade - ZB4BW413 Declaração RoHS da China

Complementar
largura total CAD	40 mm
profundidade total CAD	53 mm
grupo de produto	retorno por mola de cogumelos iluminado
grupo principal	cabeça cogumelo
código de composição elétrica	M1 of <6 contatos utilizando único blocos em montagem frontal com LED incorporado
código de composição elétrica	M2 of <6 contatos utilizando simples e dupla blocos em montagem frontal com LED incorporado
código de composição elétrica	M6 of <2 contatos utilizando único blocos em montagem frontal com LED integral e transformador
código de composição elétrica	M10 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado
customizable	1
Peso	0.051 kg
altura total CAD	40 mm
apresentação do dispositivo	basic sub-assemblies
resistência a lavadora de alta pressão	7000000 Pa a 55 °C, distância : 0,1 m
GCR BRIDGE	ZB4BWCUST06
cor de lente ou tampa/operador	branco
durabilidade mecânica	10000000 ciclos
compatibilidade de gama	ZB4
sinalização	não marcado
escudo de isolamento	sim
Meio ambiente
resistência à vibração	5 gn (f = 2-500 Hz) para IEC 60068-2-6
grau de proteção NEMA	NEMA 13
grau de proteção NEMA	NEMA 4X
temperatura ambiente do ar para armazenamento	-40-70 °C
categoria de sobretensão	classe I para IEC 60536
grau de proteção IP	IP66 para IEC 60529
grau de proteção IP	IP67
grau de proteção IP	IP69
grau de proteção IP	IP69K
resistência ao choque	30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27
resistência ao choque	50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
padrões	EN/IEC 60947-5-5
padrões	UL 508
padrões	EN/IEC 60947-1
padrões	EN/IEC 60947-5-4
padrões	CSA C22.2 No 14
padrões	EN/IEC 60947-5-1
padrões	JIS C8201-5-1
padrões	JIS C8201-1
certificações do produto	GL
certificações do produto	RINA
certificações do produto	UL listado
certificações do produto	DNV
certificações do produto	BV
certificações do produto	CSA
certificações do produto	LROS (Lloyds register of shipping)
grau de proteção IK	IK05 para EN 50102
temperatura ambiente do ar para funcionamento	-40-70 °C
tratamento de proteção	TH
Principal
nome abreviado do dispositivo	ZB4
linha de produto	Harmony XB4
diâmetro de montagem	22 mm
tipo de produto ou componente	cabeça para botão de pressão luminoso
forma da cabeça da unidade de sinalização	redondo
tipo de operador	retorno por mola
tipo de cabeça	standard
material do aro	metal cromado
venda por quantidade indivisível	1
perfil do operador	branco cogumelo de Ø 40 mm, não marcado
compatibilidade do produto	LED incorporado
