| Complementar |
| potência de funcionamento nominal em W | 2200 W CA-3 a 400 V para IEC 60947-3, apêndice A |
| potência de funcionamento nominal em W | 2200 W CA-4 a 400 V para IEC 60947-3, apêndice A |
| potência de funcionamento nominal em W | 3000 W CA -23B a 400 V |
| aplicação da estação de controle | controle de motor de elevação de velocidade única |
| grau de proteção IK | IK08 para EN 50102 |
| identificador de terminal | (13-14)NA |
| identificador de terminal | (11-12)NF |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| descrição de terminais ISO nº 2 | (31-32)NA |
| descrição de terminais ISO nº 2 | (11-12)NF |
| descrição de terminais ISO nº 2 | (21-22)NA |
| descrição de terminais ISO nº 1 | (1-2)P |
| descrição de terminais ISO nº 1 | (5-6)P |
| descrição de terminais ISO nº 1 | (3-4)P |
| descrição de terminais ISO nº 1 | (7-8)P |
| padrões | UL 508 |
| padrões | EN/IEC 60204-32 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| proteção contra curto-circuito | 6 A proteção por fusível por cartucho fusível tipo aM |
| entrada de cabo | manga de borracha com entrada em degrau 7-18 mm |
| resistência ao choque | 100 gn para IEC 60068-2-27 |
| tipo de invólucro | completo pronto para uso |
| resistência à vibração | 15 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| Peso | 0.41 kg |
| compatibilidade do produto | XEDS3111 para inversão do funcionamento |
| compatibilidade do produto | XENT1991 para parada de emergência |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| [Uimp] tensão suportável de impulso nominal | 4 kV contato de parada de emergência |
| grau de proteção IP | IP65 para IEC 60529 |
| tipo de estação de controle | isolamento duplo |
| tipo de controle | intuitivo |
| tipo de partida de motor | inversor |
| durabilidade elétrica | 1000000 ciclos CA-3, 2200 W a 400 V, Taxa de Funcionamento: 10 cic/mn, Fator de carga = 0.4 para IEC 60947-3, apêndice A |
| durabilidade elétrica | 1000000 ciclos CA-4, 2200 W a 400 V, Taxa de Funcionamento: 10 cic/mn, Fator de carga = 0.4 para IEC 60947-3, apêndice A |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 2,5 mm² com ou sem extremidade do cabo |
| conexões - terminais | terminais de braçadeiras roscadas, 2 x 1,5 mm² com ou sem extremidade do cabo |
| [Ui] tensão de isolamento nominal | 500 V (graus de Poluição 3) para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | contato de parada de emergência: 400 V (graus de Poluição 3) |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| composição da estação de controle | 1 botão bidirecional + 1 parada de emergência |
| categoria de sobretensão | classe II para IEC 61140 |
| operação dos contatos | ação rápida |
| Intertravamento Mecânico | com interbloqueio mecânico |
| cor da estação de controle | amarelo |
| durabilidade mecânica | 3000000 ciclos |
| força de funcionamento | 28-28 N |
| tipo de botão de controle | botão de pressão de parada de Ø 30 mm 3 NF bloqueio |
| tipo de botão de controle | primeiro botão de direção 2 polos elevar, lento |
| tipo de botão de controle | segundo botão de direção 2 polos mais baixo, lento |
| tipo de circuito elétrico | circuito de potência |
| [Ithe] corrente térmica convencional em isolamento | 10 A XENT.... |
| [Ithe] corrente térmica convencional em isolamento | 16 A XEDS.... |
| material do invólucro | polipropileno |
| tratamento de proteção | TH |
| Principal |
| nome abreviado do dispositivo | XACD |

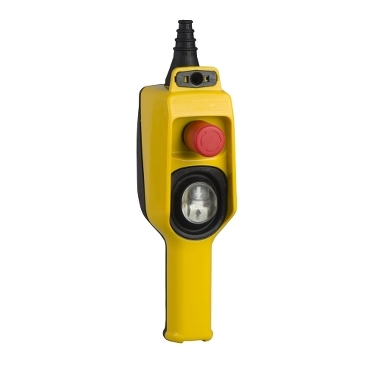

| tipo de produto ou componente | estação de controle pendente |
| linha de produto | Harmony XAC |
