| Complementar |
| descrição de terminais ISO nº 1 | (13-14)NA |
| descrição de terminais ISO nº 1 | (21-22)NA |
| força de funcionamento | 3.5 N estado elétrico variável NA |
| força de funcionamento | 4.5 N estado elétrico variável NF |
| proteção contra curto-circuito | 6 A fusível tipo cartucho tipo gG |
| curso de funcionamento | 1 mm (estado elétrico variável NA) |
| curso de funcionamento | 2 mm (estado elétrico variável NF) |
| curso de funcionamento | 3.5 mm (curso total) |
| material de contatos | liga de prata (Ag/Ni) |
| altura | 18 mm |
| abertura positiva | com para EN/IEC 60947-5-1 apêndice K |
| Peso | 0.025 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para EN/IEC 60947-1 |
| consumo de corrente | 15 mA |
| durabilidade elétrica | 1000000 ciclos, CA-15 a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13 a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| resistência a sobretensão | 1 kV contato direto para IEC 61000-4-5 |
| resistência a sobretensão | 2 kV ao ar livre para IEC 61000-4-5 |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN/IEC 60947-1 |
| tipo de sinalização | fixo |
| [Ie] corrente nominal de operação | 3 A a 120 V, CA-15, B300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 1.5 A a 240 V, CA-15, B300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.1 A a 250 V, CC-13, R300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.22 A a 125 V, CC-13, R300 para EN/IEC 60947-5-1 |
| limites de tensão de alimentação | 6-30 V CA/CC |
| compatibilidade de gama | XB6 |
| posição de operação | qualquer posição |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 5 V e 1 mA com nível de confiança de 90% para IEC 60947-5-4 |
| largura | 18 mm |
| profundidade | 57 mm |
| Meio ambiente |
| tratamento de proteção | TC |
| emissão eletromagnética | classe B para IEC 55011 |
| resistência a rajadas momentâneas rápidas | 2 kV para IEC 61000-4-4 |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| resistência a descarga eletroestática | 6 kV no contato (em peças metálicas) para IEC 61000-4-2 |
| resistência a descarga eletroestática | 8 kV ao ar livre (em peças de isolamento) para IEC 61000-4-2 |
| resistência à vibração | +/- 3 mm (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção NEMA | NEMA 13 para UL 50 |
| grau de proteção NEMA | NEMA 4 para UL 50 |
| grau de proteção NEMA | NEMA 4X para UL 50 |
| grau de proteção NEMA | NEMA 13 para CSA C22.2 n.º 94 |
| grau de proteção NEMA | NEMA 4 para CSA C22.2 n.º 94 |
| grau de proteção NEMA | NEMA 4X para CSA C22.2 n.º 94 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP65 para IEC 60529 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| padrões | JIS C 4520 |
| padrões | JIS C 852 |
| padrões | EN/IEC 60947-1 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| resistência a campos eletromagnéticos | 10 V/m para IEC 61000-4-3 |
| certificações do produto | UL |
| certificações do produto | GOST |
| certificações do produto | CCC |
| certificações do produto | CSA |
| Principal |

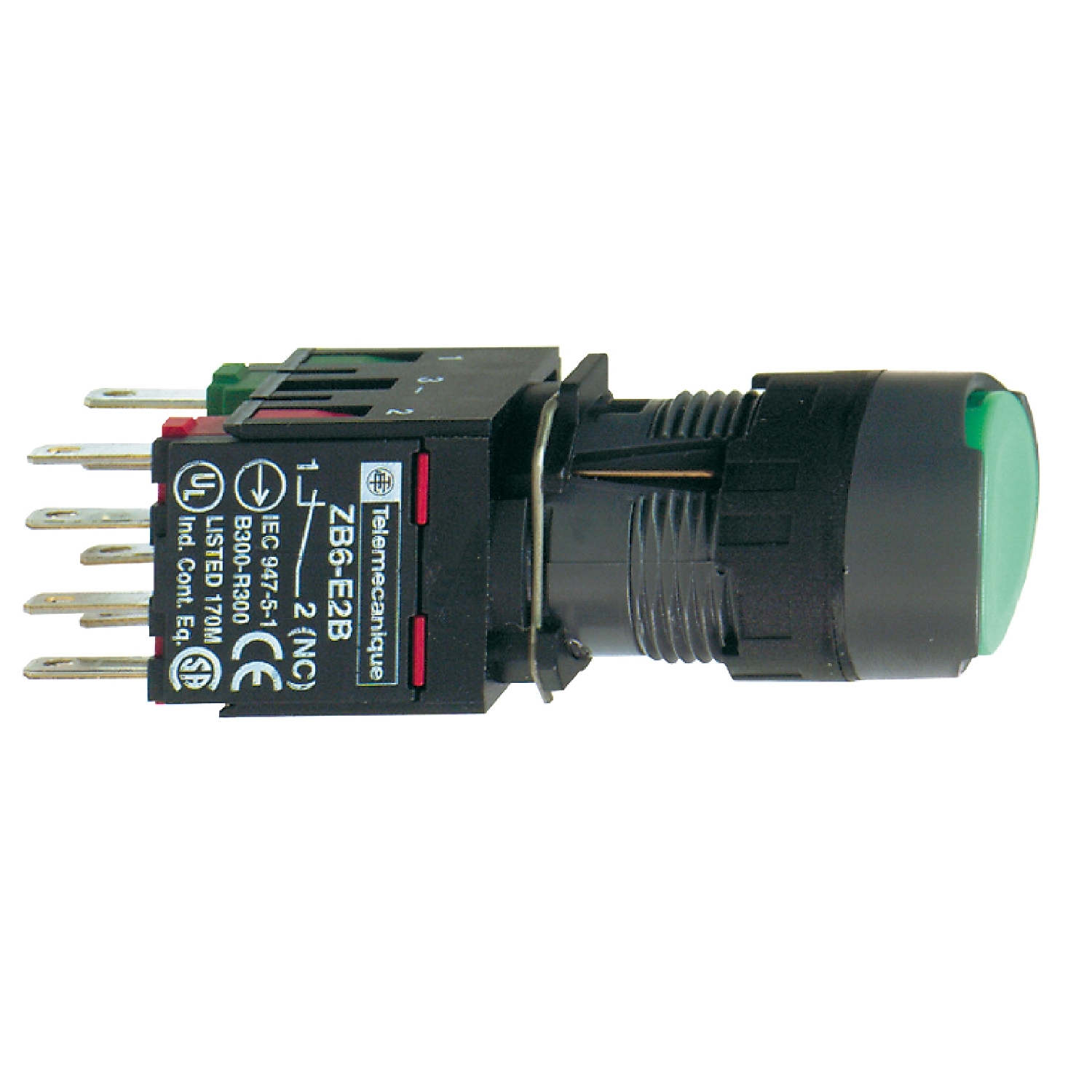

| linha de produto | Harmony XB6 |
| diâmetro de montagem | 16 mm |
| tipo de operador | bloqueio |
| fonte de luz | LED |
| tipo de produto ou componente | botão de pressão luminoso completo |
| forma da cabeça da unidade de sinalização | redondo |
| material do aro | plástico |
| conexões - terminais | conectores Faston, Tamanho da Conexão: 2,8 x 0,5 mm |
| tipo e composição dos contatos | 1 NA + 1 NF |
| venda por quantidade indivisível | 1 |
| operação dos contatos | abertura lenta |
| perfil do operador | verde embutido, não marcado |
| tensão nominal de fornecimento [Us] | 12..0,24 V CA/CC |
| base da lâmpada | LED incorporado |
| nome abreviado do dispositivo | XB6 |
