BOTAO XA2EA31

Ref: 21.14.003 Cód: XA2EA31 Marca: Schneider Electric

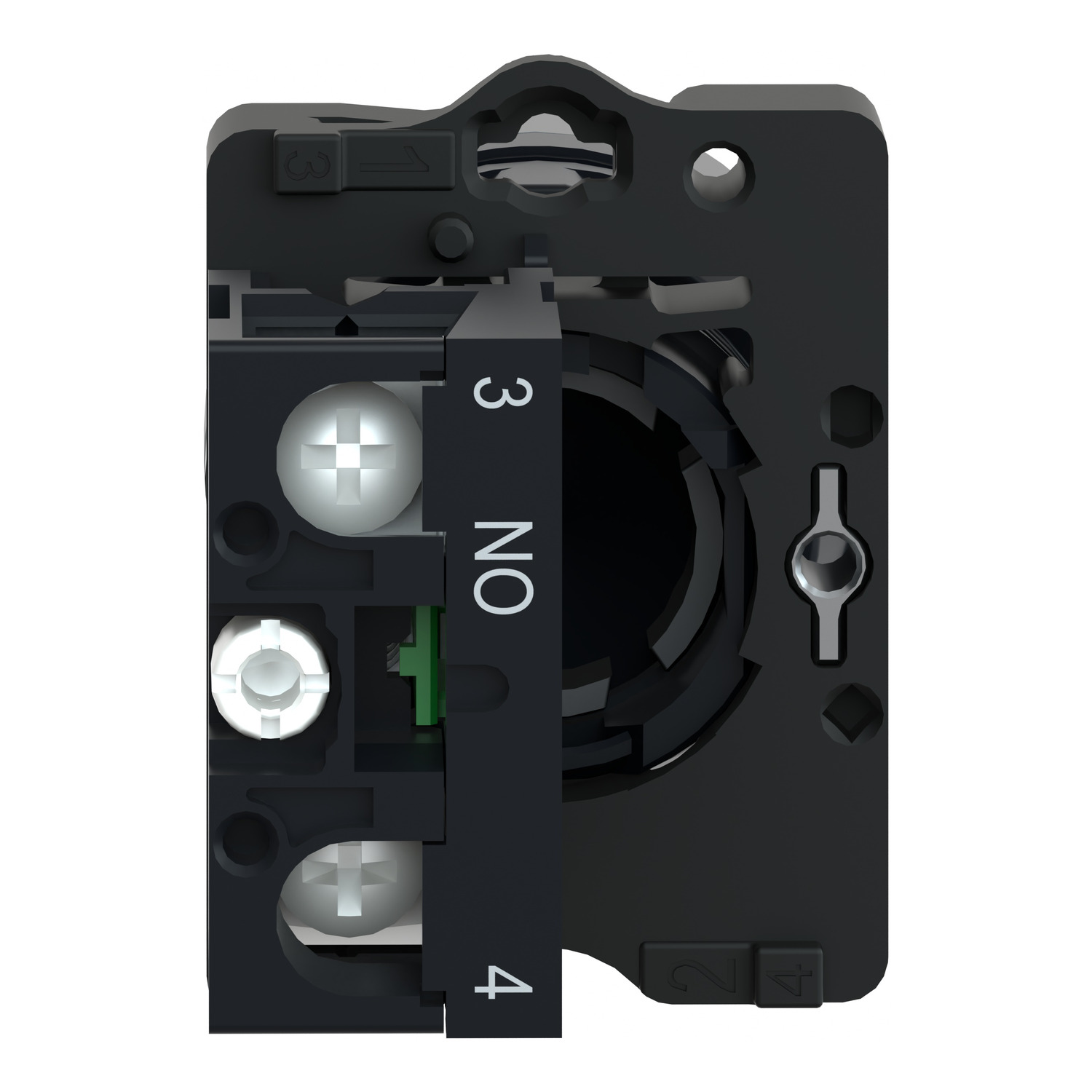

Botão Ø22mm plástico, retorno por mola, verde, NA

Este produto faz parte da linha Easy Harmony XA2, uma oferta de botoeiras, interruptores e luzes piloto de plástico de Ø 22 mm. É um botão de pressão modular verde embutido. Este botão de pressão funciona com um mecanismo de retorno/impulso por mola. Este botão de pressão embutido fornece uma interface ergonômica para controlar máquinas. Tem 1 contato NA com operação de abertura lenta. Este é um botão de pressão plástico com um aro de design em anel metálico. É um produto com classificação IP65 e vem com a certificação CE, CCC e EAC em conformidade com as normas GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1 . Ele é facilmente instalado em um painel padrão com 22 mm de diâmetro recortado e conectado a circuitos de controle com conexões de parafuso. É claramente distinguível visualmente a uma distância devido à sua cor clara. É resistente a impactos, resistente a poeira, resistente à água e à vibração, tornando-o adequado para operação em ambientes agressivos.

Documentos:

Product Data SheetDeclaração de Conformidade - XA2EA31 Declaração RoHS da ChinaDeclaração de Conformidade - XA2EA31 Declaração RoHS da UEDeclaração de Conformidade - XA2EA31 Declaração REACh
Complementar
altura42 mm
proteção contra curto-circuito10 A fusível gL para IEC 60269-1
centro de fixação>= 30 x 40 mm (painel - Densidade: 1-5 mm
modo de fixaçãoPorca de fixação: 2-2.4 N.m
diâmetro de montagem22 mm
tipo de operador retorno por mola
forma da cabeça da unidade de sinalizaçãoredondo
Peso0.032 kg
[Uimp] tensão suportável de impulso nominal6 kV para IEC 60947-1
durabilidade elétrica500000 ciclos, CA-15, 3 A a 230 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para EN/IEC 60947-5-4
durabilidade elétrica500000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5
tipo e composição dos contatos1 NA
venda por quantidade indivisível1
[Ui] tensão de isolamento nominal600 V para IEC 60947-1
[Ie] corrente nominal de operação3 A a 240 V, CA-15, A600
[Ie] corrente nominal de operação0.27 A a 250 V, CC-13, Q600
operação dos contatosabertura lenta
perfil do operadorverde embutido
durabilidade mecânica1500000 ciclos
compatibilidade de gamaXA2E
posição de operaçãoqualquer posição
confiabilidade elétrica IEC 60947-5-4? < 10exp(-8) a 24 V
largura30 mm
profundidade54.7 mm
torque de aperto0.8-0.8 N.m
tratamento de proteçãoTC
Meio ambiente
temperatura ambiente do ar para armazenamento-40-70 °C
categoria de sobretensãoclasse I para IEC 536
resistência à vibração10 gn (f = 40-500 Hz) para IEC 60068-2-6
grau de proteção IPIP65 para IEC 60529
resistência ao choque70 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
padrõesIEC 60947-5-1
padrõesGB 14.048,1
padrõesGB 14048.5
padrõesIEC 60947-1
certificações do produtoCCC
certificações do produtoCE
grau de proteção IKIK03 para IEC 60529
temperatura ambiente do ar para funcionamento-25-55 °C
Principal
linha de produtoEasy Harmony XA2
tipo de produto ou componentebotão de pressão completo
material do colar de fixaçãoplástico
material do aroplástico
nome abreviado do dispositivoXA2
