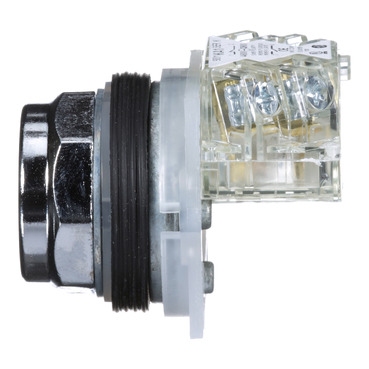

BOTAO 9001KR1GH13
Ref: 21.21.451 Cód: 9001KR1GH13 Marca: Schneider Electric
Botão Ø30mm metálico, retorno por mola, verde, NA+NF
O 9001KR1GH13 é um botão modular verde da linha Harmony 9001K com proteção completa, possuindo 2 posições, opera com mecanismo de retorno por mola. Possui moldura de metal cromado, 1 contato NA e 1 contato NF e utiliza terminais de fixação por parafuso. Este botão de pressão com proteção total fornece uma interface ergonômica para controlar suas máquinas. Ele é facilmente instalado em recortes de painel padrão de 30 mm de diâmetro e conectado a circuitos de controle com conexões clássicas de braçadeira de parafuso. Seu esquema é claramente distinguível graças às cores claras, minimizando erros durante a fiação inicial e posteriores operações de manutenção. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP66, tornando-o ideal para operação em ambientes agressivos. A moldura e o corpo metálicos resistentes ao impacto e à corrosão garantem que o produto continue a funcionar mesmo após acidentes graves.
Documentos:
Product Data SheetDeclaração de Conformidade - 9001KR1GH13 Declaração RoHS da UEDeclaração de Conformidade - 9001KR1GH13 Declaração RoHS da ChinaDeclaração de Conformidade - 9001KR1GH13 Declaração REAChDeclaração de Conformidade - 9001KR1GH13 Declaração RoHS da UEDeclaração de Conformidade - 9001KR1GH13 Declaração RoHS da ChinaDeclaração de Conformidade - 9001KR1GH13 Declaração REAChDeclaração de Conformidade - 9001KR1GH13 Declaração RoHS da UEDeclaração de Conformidade - 9001KR1GH13 Declaração RoHS da ChinaDeclaração de Conformidade - 9001KR1GH13 Declaração REAChDeclaração de Conformidade - 9001KR1GH13 Declaração RoHS da UEDeclaração de Conformidade - 9001KR1GH13 Declaração RoHS da ChinaDeclaração de Conformidade - 9001KR1GH13 Declaração REACh| Complementar | |
| material do aro | metal cromado |
| Peso | 0.121 kg |
| [Uimp] tensão suportável de impulso nominal | 2.5 kV para IEC 60947-1 |
| altura total CAD | 45 mm |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600-Q600 para NEMA |
| [Ie] corrente nominal de operação | 0.55 A a 125 V, CC-13, A600-Q600 para NEMA |
| conexões - terminais | terminais de braçadeiras roscadas 1 x 0,22...2 x 1,5 mm² para IEC 60947-1 |
| operação dos contatos | padrão |
| torque de aperto | 0.8-0.8 N.m para IEC 60947-1 |
| largura total CAD | 48 mm |
| forma da cabeça do parafuso | com slots cruzados |
| profundidade total CAD | 56 mm |
| durabilidade mecânica | 5000000 ciclos |
| compatibilidade de gama | 9001K |
| posição de operação | qualquer posição |
| descrição de terminais ISO nº 1 | (13-14-11-12)OF |
| proteção contra curto-circuito | 10 A fusível tipo cartucho para IEC 60947-5-1 |
| capacidade de corte nominal | 3 kA a 240 V CA-15, 720 VA |
| capacidade de corte nominal | 6 kA a 120 V CA-15, 720 VA |
| capacidade de corte nominal | 1.2 kA a 600 V CA-15, 720 VA |
| capacidade de corte nominal | 1.5 kA a 480 V CA-15, 720 VA |
| capacidade de corte nominal | 0.1 kA a 600 V CC-13 |
| capacidade de corte nominal | 0.27 kA a 250 V CC-13 |
| capacidade de corte nominal | 0.55 kA a 125 V CC-13 |
| material de contatos | contatos de liga de prata |
| abertura positiva | sem |
| diâmetro de montagem | 30 mm |
| [Ith] corrente térmica ao ar livre convencional | 10:00 AM |
| forma da cabeça da unidade de sinalização | octogonal |
| apresentação do dispositivo | Conjunto Montado |
| [Icm] capacidade de fechamento nominal em curto-circuito | 12 kA a 600 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 15 kA a 480 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 30 kA a 240 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 60 kA a 120 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 0.1 kA a 600 V CC-13 |
| [Icm] capacidade de fechamento nominal em curto-circuito | 0.27 kA a 250 V CC-13 |
| [Icm] capacidade de fechamento nominal em curto-circuito | 0.55 kA a 125 V CC-13 |
| tipo e composição dos contatos | 1 F/A |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para IEC 60947-1 |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| resistência à vibração | 7 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 50 gn para IEC 60068-2-27 |
| padrões | JIS C 4520 |
| padrões | UL 508 |
| padrões | JIS C 852 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-1 |
| certificações do produto | UL 508 |
| certificações do produto | NEMA |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| tratamento de proteção | TC |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção NEMA | NEMA 1 |
| grau de proteção NEMA | NEMA 12 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 2 |
| grau de proteção NEMA | NEMA 3 |
| grau de proteção NEMA | NEMA 3R |
| grau de proteção NEMA | NEMA 4 |
| Principal | |
| perfil do operador | verde embutido, não marcado |
| nome abreviado do dispositivo | 9.001K |
| informações adicionais do operador | proteção total em plástico |
| linha de produto | Harmony 9001K |
| tipo de produto ou componente | Pulsador |
| tipo de operador | retorno por mola |
