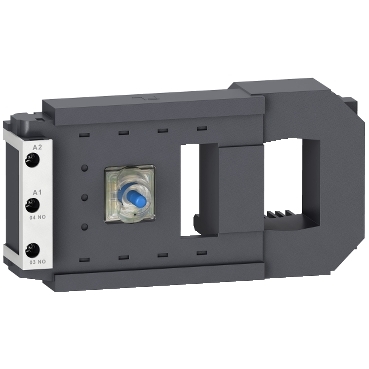

BOBINA LX9FF110 - P/LC1F115/150

Ref: 21.10.151 Cód: LX9FF110 Marca: Schneider Electric

BOBINA PARA LC1F 110115VCA 40400HZ LX9FF110

Complementar
tecnologia da bobinasem módulo supressor integrado
limites de tensão de circuito de controlefuncionamento: 0,85...1,1 Uc 55 °C)
limites de tensão de circuito de controlesaída: 0,35...0,55 Uc 55 °C)
consumo de potência de manutenção em VA6.6-8.1 VA 40...400 Hz 20 °C)
potência de irrupção em VA690-855 VA 40...400 Hz 20 °C)
dissipação de calor5.9-7.2 W
Meio ambiente
temperatura ambiente do ar para funcionamento-5-55 °C
Peso0.43 kg
Principal
maximum operating rate2400 cic/h a <55 °C
linha de produtoTeSys F
nome abreviado do dispositivoLX9FF
durabilidade mecânica10 Mciclos
gamaTeSys
tempo de operação130 ms Abertura
tempo de operação35 ms Fechamento
tipo de produto ou componentebobina do contator específica
compatibilidade do produtoLC1F115
compatibilidade do produtoLC1F150
tipo do circuito de controleCA a 40...400 Hz consumo baixo
compatibilidade de gama TeSys F LC1F contator
indutância do circuito fechado2.08 H
resistência média14.8 Ohm irrupção a 20 °C
resistência média579 Ohm retenção a 20 °C
tensão de circuito de controle110..0,115 V CA 40...400 Hz
