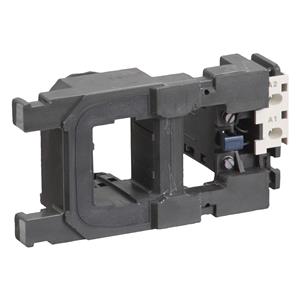

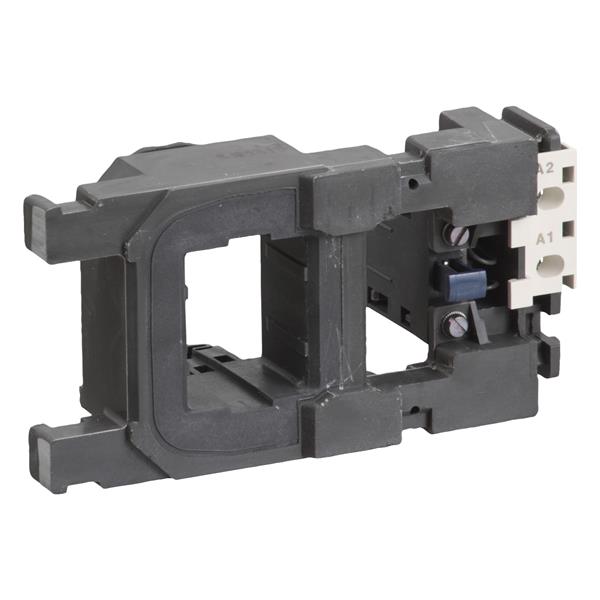

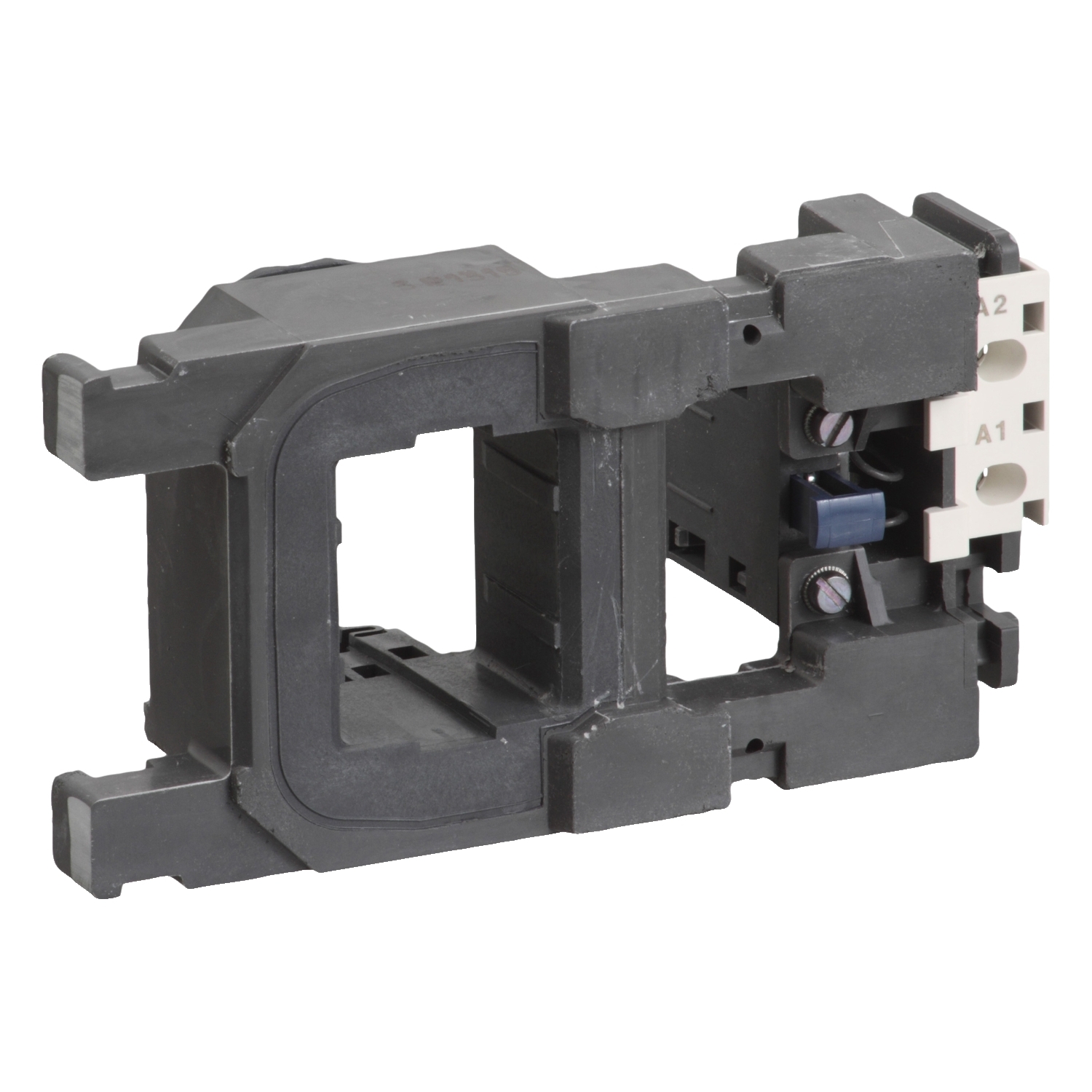

BOBINA LX4FH024 - 24VCC

Ref: 21.10.034 Cód: LX4FH024 Marca: Schneider Electric

BOBINA PARA LC1FH4 24VCC LX4FH024

Documentos:

Complementar
tecnologia da bobina	sem módulo supressor integrado
limites de tensão de circuito de controle	funcionamento: 0,85...1,1 Uc 55 °C)
limites de tensão de circuito de controle	saída: 0,15...0,2 Uc 55 °C)
potência de irrupção em W	750-750 W 20 °C)
consumo de potência de manutenção em W	5-5 W a 20 °C
Meio ambiente
temperatura ambiente do ar para funcionamento	-5-55 °C
Peso	0.74 kg
Principal
nome abreviado do dispositivo	LX4FH
durabilidade mecânica	10 Mciclos
gama	TeSys
maximum operating rate	2400 cic/h a <55 °C
linha de produto	TeSys F
indutância do circuito fechado	26.3 H
resistência média	0.9 Ohm irrupção a 20 °C
resistência média	192 Ohm retenção a 20 °C
tensão de circuito de controle	24 V CC
tempo de operação	40...50 ms Fechamento
tempo de operação	40...65 ms Abertura
tipo de produto ou componente	bobina do contator
compatibilidade do produto	LC1F265
compatibilidade do produto	LC1F330
tipo do circuito de controle	CC consumo baixo
compatibilidade de gama	TeSys F LC1F contator
