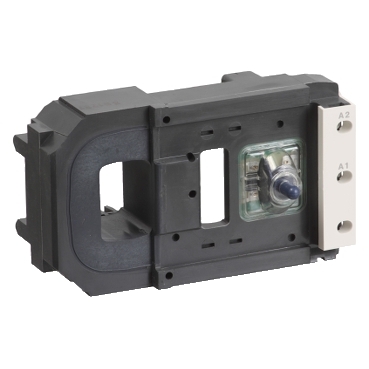

BOBINA LX1FJ220 - P/LC1F400
Ref: 21.10.187 Cód: LX1FJ220 Marca: Schneider Electric
BOBINA PARA LC1FJ4 220V 50/60HZ LX1FJ220
Documentos:
Product Data SheetDeclaração de Conformidade - LX1FJ220 Declaração RoHS da UEDeclaração de Conformidade - LX1FJ220 Declaração REAChDeclaração de Conformidade - LX1FJ220 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - LX1FJ220 Declaração RoHS da UEDeclaração de Conformidade Ambiental - LX1FJ220 Declaração REACh| Complementar | |
| tecnologia da bobina | sem módulo supressor integrado |
| limites de tensão de circuito de controle | funcionamento: 0,85...1,1 Uc 40..0,400 Hz 55 °C) |
| limites de tensão de circuito de controle | saída: 0,3...0,5 Uc 40..0,400 Hz 55 °C) |
| consumo de potência de manutenção em VA | 15-15 VA 40...400 Hz 0.3 20 °C) |
| potência de irrupção em VA | 1075-1075 VA 40...400 Hz 0.9 20 °C) |
| dissipação de calor | 14-14 W a 40...400 Hz |
| Meio ambiente | |
| Peso | 1 kg |
| temperatura ambiente do ar para funcionamento | -5-55 °C |
| Principal | |
| maximum operating rate | 2400 cic/h a <55 °C |
| linha de produto | TeSys F |
| indutância do circuito fechado | 5.1 H |
| resistência média | 37 Ohm irrupção a 20 °C |
| resistência média | 1030 Ohm retenção a 20 °C |
| tensão de circuito de controle | 220..0,230 V CA 40...400 Hz |
| nome abreviado do dispositivo | LX1FJ |
| durabilidade mecânica | 10 Mciclos |
| gama | TeSys |
| tempo de operação | 100...170 ms Abertura |
| tempo de operação | 40...75 ms Fechamento |
| tipo de produto ou componente | bobina do contator |
| compatibilidade do produto | LC1F400 |
| tipo do circuito de controle | CA a 40...400 Hz |
| compatibilidade de gama | TeSys F LC1F contator |
