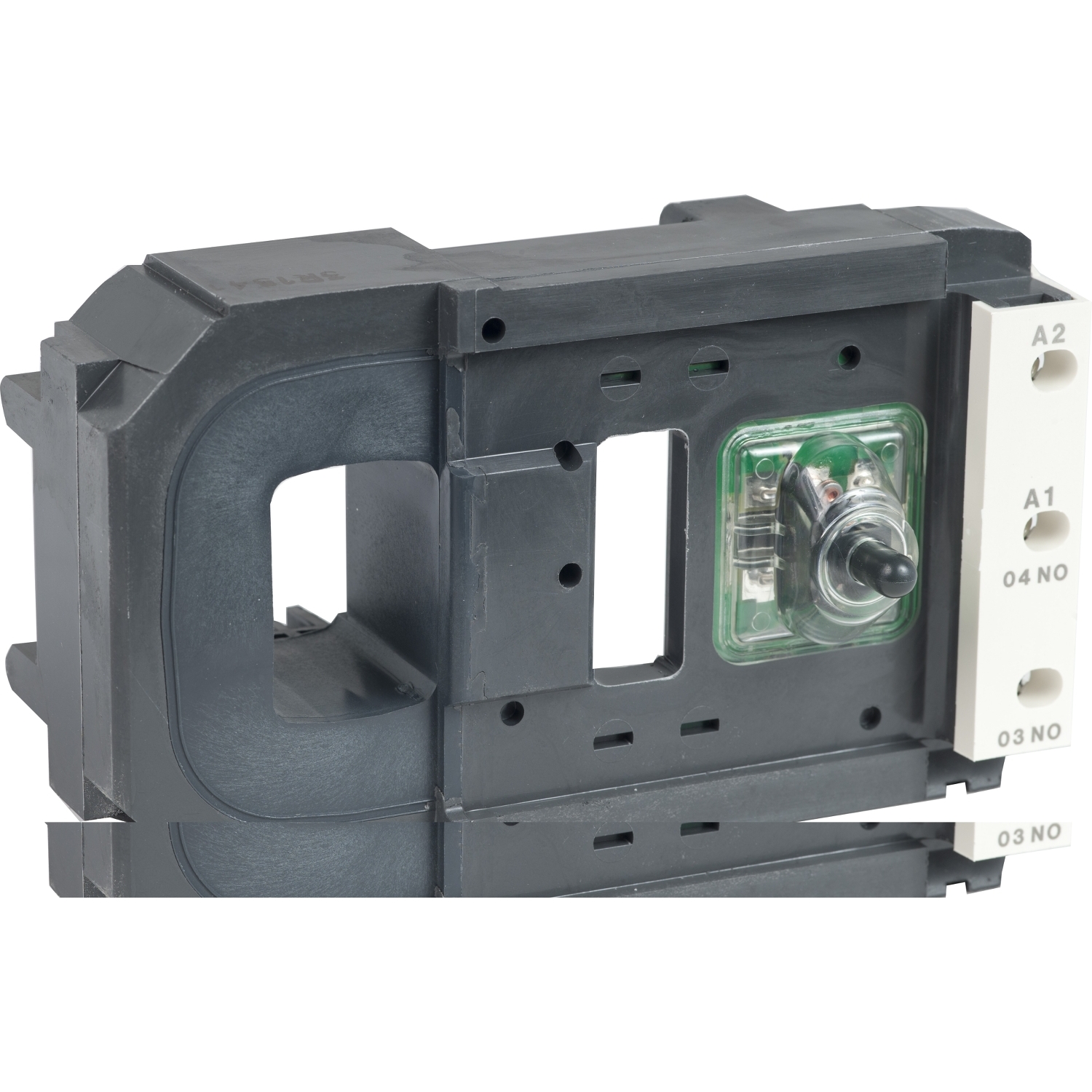

BOBINA LX1FJ110 - P/LC1F400

Ref: 21.10.186 Cód: LX1FJ110 Marca: Schneider Electric

COIL FJ 110V AC LX1FJ110

Documentos:

Complementar
tecnologia da bobina	sem módulo supressor integrado
limites de tensão de circuito de controle	funcionamento: 0,85...1,1 Uc 40..0,400 Hz 55 °C)
limites de tensão de circuito de controle	saída: 0,3...0,5 Uc 40..0,400 Hz 55 °C)
consumo de potência de manutenção em VA	15-15 VA 40...400 Hz 0.3 20 °C)
potência de irrupção em VA	1075-1075 VA 40...400 Hz 0.9 20 °C)
dissipação de calor	14-14 W a 40...400 Hz
Meio ambiente
temperatura ambiente do ar para funcionamento	-5-55 °C
Peso	1 kg
Principal
maximum operating rate	2400 cic/h a <55 °C
linha de produto	TeSys F
tempo de operação	100...170 ms Abertura
tempo de operação	40...75 ms Fechamento
tipo de produto ou componente	bobina do contator
compatibilidade do produto	LC1F400
tipo do circuito de controle	CA a 40...400 Hz
compatibilidade de gama	TeSys F LC1F contator
indutância do circuito fechado	1.35 H
resistência média	9.8 Ohm irrupção a 20 °C
resistência média	230 Ohm retenção a 20 °C
tensão de circuito de controle	110..0,120 V CA 40...400 Hz
nome abreviado do dispositivo	LX1FJ
durabilidade mecânica	10 Mciclos
gama	TeSys
