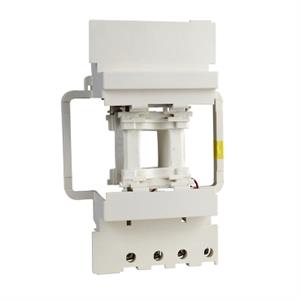

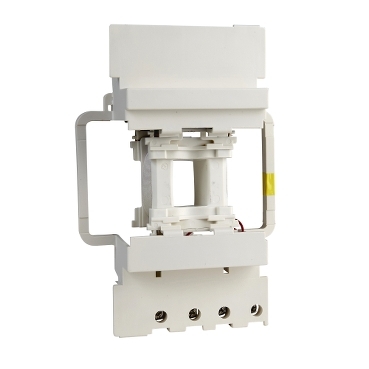

BOBINA LX1D8E7

Ref: 21.10.131 Cód: LX1D8E7 Marca: Schneider Electric

BOBINA PARA LC1D115/D150 48V 50/60HZ

Bobina CA de substituição TeSys Deca 48V 50/60Hz para contatores TeSys Deca. Para ser usado com contatores de 3 e 4 polos LC1 D115, D150. Opera nos limites de tensão 0,8-1,15 Uc e ambientes até 55°C Bobina com dispositivo de supressão integrado de série. Compatível com Green Premium (RoHS/REACH).

Documentos:

Product Data SheetDeclaração de Conformidade - LX1D8E7 Declaração RoHS da UEDeclaração de Conformidade - LX1D8E7 Declaração REAChDeclaração de Conformidade - LX1D8E7 Declaração RoHS da China
Complementar
tecnologia da bobinasem módulo supressor integrado
limites de tensão de circuito de controlesaída: 0,3...0,5 Uc a 50/60 Hz 55 °C)
limites de tensão de circuito de controlefuncionamento: 0,8...1,15 Uc a 50/60 Hz 55 °C)
consumo de potência de manutenção em VA2-18 VA 60 Hz 0.9 20 °C)
consumo de potência de manutenção em VA2-18 VA 50 Hz 0.9 20 °C)
potência de irrupção em VA280-350 VA 60 Hz 0.9 20 °C)
potência de irrupção em VA280-350 VA 50 Hz 0.9 20 °C)
dissipação de calor3-4.5 W a 50/60 Hz
Meio ambiente
temperatura ambiente do ar para funcionamento-5-60 °C
Principal
maximum operating rate1200 cic/h a <60 °C
linha de produtoTeSys D
indutância do circuito fechado24.19 H
resistência média1061 Ohm a 20 °C
tensão de circuito de controle48 V CA 50/60 Hz
tipo de produto ou componentebobina do contator
compatibilidade do produtoLC1D150
compatibilidade do produtoLC1D115
tipo do circuito de controleCA a 50/60 Hz
durabilidade mecânica8 Mciclos
nome abreviado do dispositivoLX1D8
gamaTeSys
