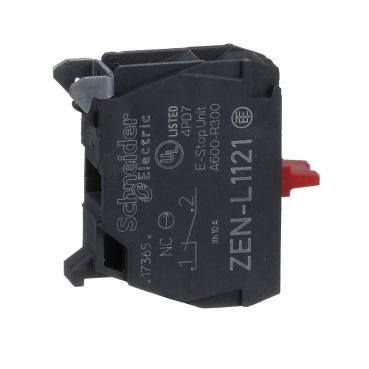

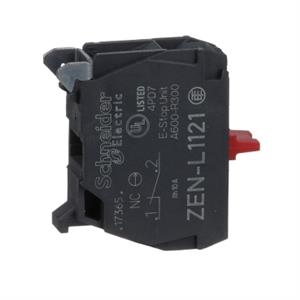

BLOCO ZENL1121
Ref: 21.18.090 Cód: ZENL1121 Marca: Schneider Electric
Bloco de contato, NF, para botoeira de comando XALD/XALK
O ZENL1121 é um bloco de contato único da linha Harmony XAL. Usa terminais de fixação por parafuso e possui 1 contato normalmente fechado. É compatível com unidades de controle e sinalização Harmony XB5 e estações de controle XAPS. Este bloco de contato permite a substituição e configuração rápida e fácil de seus botões e chaves seletoras. Ele é facilmente instalado e substituído em unidades completas de botão de pressão XB5, chaves seletoras e estação de controle XAPS e se conecta a circuitos de controle com conexões simples de braçadeira de parafuso. Protege os operadores do contato inesperado com circuitos energizados graças ao seu índice de proteção IP20. O design modular simples facilita a manutenção pós-instalação, modificação e adaptação de máquinas por não especialistas. A alta resistência de 1 milhão de ciclos permite menos manutenção e danos em sua instalação. Os terminais de conexão com braçadeira de parafuso resistentes à vibração garantem alta resistência à vibração, tornando o produto adequado para instalação em máquinas de alto impacto.
Documentos:
Product Data SheetDeclaração de Conformidade - ZENL1121 Declaração RoHS da ChinaDeclaração de Conformidade - ZENL1121 Declaração RoHS da UEDeclaração de Conformidade - ZENL1121 Declaração REAChDeclaração de Conformidade - ZENL1121 Declaração RoHS da UE| Complementar | |
| curso de funcionamento | 1.5 mm (estado elétrico variável NF) |
| curso de funcionamento | 4.3 mm (curso total) |
| maximum resistance across terminals | 25 MOhm |
| material de contatos | liga de prata (Ag/Ni) |
| abertura positiva | com para EN/IEC 60947-5-1 apêndice K |
| código de composição elétrica | SR1 (Quantidade <= 3 ) |
| código de composição elétrica | SR2 (Quantidade <= 2 ) |
| código de composição elétrica | MR1 (Quantidade <= 2 ) |
| [Ith] corrente térmica ao ar livre convencional | 10 A para EN/IEC 60947-5-1 |
| força de funcionamento | 2 N estado elétrico variável NF |
| proteção contra curto-circuito | 10 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 6 A a 120 V, CA-15, A600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.1 A a 600 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.55 A a 125 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 1.2 A a 600 V, CA-15, A600 para EN/IEC 60947-5-1 |
| operação dos contatos | abertura lenta |
| sentido de montagem | para montagem pelo cliente |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | ZENL |
| informações adicionais | montagem em placa integrada na caixa |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-6) a 5 V e 1 mA em ambiente limpo para EN/IEC 60947-5-4 |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 17 V e 5 mA para EN/IEC 60947-5-4 |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 3 A a 120 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 4 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.5 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, >= 1 x 0,22 mm² sem ponta do cabo para EN/IEC 60947-1 |
| Peso | 0.015 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN/IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para EN/IEC 60947-1 |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP20 para IEC 60529 |
| tratamento de proteção | TH |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-5-4 |
| padrões | UL 508 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-1 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência à vibração | 5 gn (f = 12-500 Hz) para IEC 60068-2-6 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| Principal | |
| linha de produto | Harmony XAPS |
| linha de produto | Harmony XAL |
| tipo de produto ou componente | bloco de contato |
| destino do produto | para estação de controle XAPS |
| destino do produto | para unidades de controle e sinalização XB5 de Ø 22 mm |
| montagem do bloco | montagem posterior |
| nome abreviado do dispositivo | ZENL |
| tipo e composição dos contatos | 1 NF |
| venda por quantidade indivisível | 5 |
