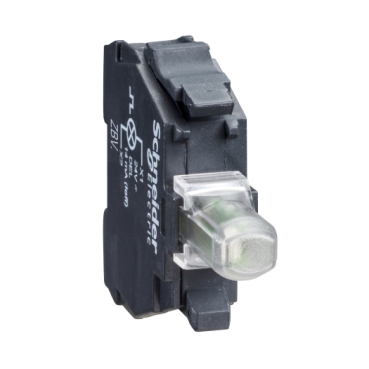

BLOCO LUMINOSO LED ZBVB4
Ref: 21.15.701 Cód: ZBVB4 Marca: Schneider Electric
Bloco de contato luminoso, LED, vermelho, conector por parafuso, 24VCA/CC
Documentos:
Product Data SheetDeclaração de Conformidade - ZBVB4 Declaração RoHS da UEDeclaração de Conformidade - ZBVB4 Declaração RoHS da ChinaDeclaração de Conformidade - ZBVB4 Declaração RoHS da UEDeclaração de Conformidade - ZBVB4 Declaração RoHS da ChinaDeclaração de Conformidade - ZBVB4 Declaração RoHS da UEDeclaração de Conformidade - ZBVB4 Declaração RoHS da ChinaDeclaração de Conformidade - ZBVB4 Declaração RoHS da UEDeclaração de Conformidade - ZBVB4 Declaração RoHS da China| Complementar | |
| montagem do bloco | montagem frontal |
| código de composição elétrica | M1 |
| código de composição elétrica | M2 |
| código de composição elétrica | M3 |
| código de composição elétrica | M4 |
| código de composição elétrica | M5 |
| código de composição elétrica | M6 |
| código de composição elétrica | M10 |
| código de composição elétrica | MF1 |
| código de composição elétrica | P1 |
| código de composição elétrica | P2 |
| código de composição elétrica | PF1 |
| Peso | 0.017 kg |
| consumo de corrente | 18 mA |
| apresentação do dispositivo | basic element |
| vida útil | 100000 H com tensão nominal e 25 °C |
| resistência a sobretensão | 1 kV para IEC 61000-4-5 |
| limites de tensão de alimentação | 19.2-30 V CC |
| limites de tensão de alimentação | 21.6-26.4 V CA |
| compatibilidade de gama | ZBV |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| Meio ambiente | |
| resistência a rajadas momentâneas rápidas | 2 kV para IEC 61000-4-4 |
| tratamento de proteção | TH |
| resistência a descarga eletroestática | 6 kV no contato (em peças metálicas) para IEC 61000-4-2 |
| resistência a descarga eletroestática | 8 kV ao ar livre (em peças de isolamento) para IEC 61000-4-2 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| emissão eletromagnética | classe B para IEC 55011 |
| grau de proteção IP | IP20 para IEC 60529 |
| certificações do produto | CSA |
| certificações do produto | UL listado |
| tensão nominal de fornecimento [Us] | 24 V |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| resistência a campos eletromagnéticos | 10 V/m para IEC 61000-4-3 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-5-5 |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-1 |
| Principal | |
| fonte de luz | LED protegido |
| alimentação do bloco luminoso | direto |
| linha de produto | Harmony XB4 |
| linha de produto | Harmony XB5 |
| venda por quantidade indivisível | 5 |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, >= 1 x 0,22 mm² sem ponta do cabo para EN 60947-1 |
| tipo de produto ou componente | bloco luminoso |
| tipo de sinalização | fixo |
| cor da fonte de luz | vermelho |
| nome abreviado do dispositivo | ZBV |
| tensão nominal de fornecimento [Us] | 24 V CA/CC a 50/60 Hz |
| base da lâmpada | LED incorporado |
