| Complementar |
| força de funcionamento | 2.3 N estado elétrico variável NA |
| proteção contra curto-circuito | 10 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1 |
| curso de funcionamento | 2.6 mm (estado elétrico variável NA) |
| curso de funcionamento | 4.3 mm (curso total) |
| material de contatos | contatos banhados a ouro (Ag/Ni/Au) |
| abertura positiva | sem |
| código de composição elétrica | C1 (Quantidade <= 9 ) |
| código de composição elétrica | C2 (Quantidade <= 7 ) |
| código de composição elétrica | C3 (Quantidade <= 6 ) |
| código de composição elétrica | C4 (Quantidade <= 4 ) |
| código de composição elétrica | C5 (Quantidade <= 5 ) |
| código de composição elétrica | C6 (Quantidade <= 3 ) |
| código de composição elétrica | C7 (Quantidade <= 4 ) |
| código de composição elétrica | C8 (Quantidade <= 2 ) |
| código de composição elétrica | C9 (Quantidade <= 3 ) |
| código de composição elétrica | C12 (Quantidade <= 6 ) |
| código de composição elétrica | M1 (Quantidade <= 6 ) |
| código de composição elétrica | M2 (Quantidade <= 4 ) |
| código de composição elétrica | M3 (Quantidade <= 4 ) |
| código de composição elétrica | M5 (Quantidade <= 2 ) |
| código de composição elétrica | M6 (Quantidade <= 2 ) |
| código de composição elétrica | M7 (Quantidade <= 6 ) |
| código de composição elétrica | M8 (Quantidade <= 4 ) |
| código de composição elétrica | M9 (Quantidade <= 2 ) |
| código de composição elétrica | SF1 (Quantidade <= 3 ) |
| código de composição elétrica | SF2 (Quantidade <= 2 ) |
| código de composição elétrica | MF1 (Quantidade <= 2 ) |
| código de composição elétrica | MF2 (Quantidade <= 2 ) |
| código de composição elétrica | C10 (Quantidade <= 2 ) |
| código de composição elétrica | M4 (Quantidade <= 2 ) |
| código de composição elétrica | C13 (Quantidade <= 1 ) |
| montagem do bloco | montagem frontal |
| [Ith] corrente térmica ao ar livre convencional | 10 A para EN/IEC 60947-5-1 |
| condição de uso | montagem na gola botão de pressão |
| durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 3 A a 120 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 4 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.5 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| Peso | 0.012 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN 60947-1 |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para EN 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 6 A a 120 V, CA-15, A600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.1 A a 600 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.55 A a 125 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 1.2 A a 600 V, CA-15, A600 para EN/IEC 60947-5-1 |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | ZBE |
| confiabilidade elétrica IEC 60947-5-4 | ? < 5 x 10exp(-8), 1 mA em ambiente limpo para EN/IEC 60947-5-4 |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| Meio ambiente |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-5-1 |
| padrões | JIS C8201-1 |
| certificações do produto | CCC |
| certificações do produto | DNV |
| certificações do produto | GL |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | RINA |
| certificações do produto | BV |
| certificações do produto | GOST |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| Principal |
| utilização dos contatos | contatos de comutação de baixa potência |
| linha de produto | Harmony XB4 |
| linha de produto | Harmony XB5 |

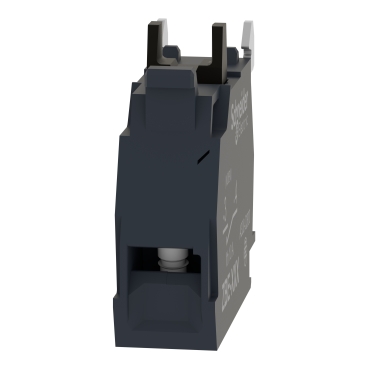

| tipo de produto ou componente | bloco de contato |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, >= 1 x 0,22 mm² sem ponta do cabo para EN 60947-1 |
| tipo e composição dos contatos | 1 NA |
| venda por quantidade indivisível | 5 |
| tipo de bloco de contatos | único |
| grau de proteção IP | IP20 para IEC 60529 |
| operação dos contatos | abertura lenta |
| nome abreviado do dispositivo | ZBE |
