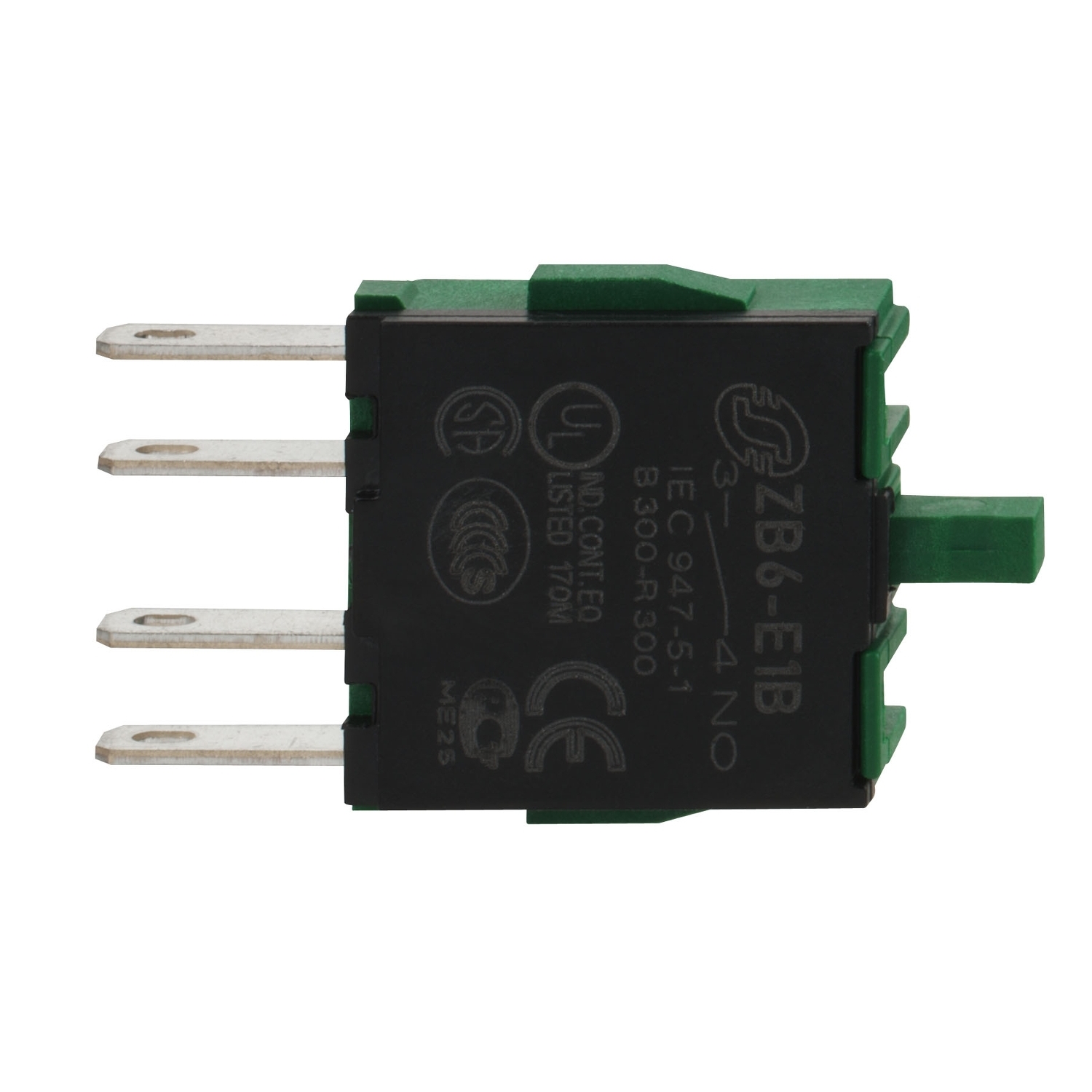

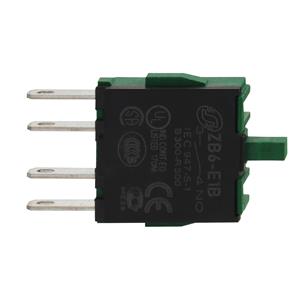

BLOCO CONTATO ZB6E1B
Ref: 21.21.869 Cód: ZB6E1B Marca: Schneider Electric
Bloco de contato para cabeçote Ø16mm plástico, NA, conector faston
O ZB6E1B é um bloco de contato único para cabeçote, 1 conector faston NA. Faz parte da linha Harmony XB6 botões, chaves seletoras e sinalizadores de plástico de 16 mm de diâmetro. Ele oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalado em painéis com furação padrão de 16mm de diâmetro. É resistente a impactos, poeira, água e vibração, tornando-o ideal para todas as aplicações, em especial as que exigem resistência a agentes químicos e isolamento elétrico duplo. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indústrias químicas, Painéis de distribuição de energia.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB6E1B Declaração RoHS da UEDeclaração de Conformidade - ZB6E1B Declaração RoHS da ChinaDeclaração de Conformidade - ZB6E1B Declaração RoHS da China| Complementar | |
| durabilidade elétrica | 1000000 ciclos, CA-15 a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13 a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| descrição de terminais ISO nº 1 | (3-4)NF |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN/IEC 60947-1 |
| força de funcionamento | 1.6 N estado elétrico variável NA |
| proteção contra curto-circuito | 6 A fusível tipo cartucho tipo gG |
| [Ie] corrente nominal de operação | 3 A a 120 V, CA-15, B300 |
| [Ie] corrente nominal de operação | 1.5 A a 240 V, CA-15, B300 |
| [Ie] corrente nominal de operação | 0.1 A a 250 V, CC-13, R300 |
| [Ie] corrente nominal de operação | 0.22 A a 125 V, CC-13, R300 |
| durabilidade mecânica | 5000000 ciclos |
| abertura positiva | com para EN/IEC 60947-5-1 apêndice K |
| compatibilidade de gama | ZB6 |
| curso de funcionamento | 2 mm (estado elétrico variável NA) |
| curso de funcionamento | 3.5 mm (curso total) |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 5 V e 1 mA com nível de confiança de 90% para EN/IEC 60947-5-4 |
| Peso | 0.004 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para EN/IEC 60947-1 |
| Meio ambiente | |
| grau de proteção IP | IP65 para IEC 60529 |
| tratamento de proteção | TC |
| resistência à vibração | +/- 3 mm (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | JIS C 4520 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | JIS C 852 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | UL 508 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| certificações do produto | UL |
| certificações do produto | CCC |
| certificações do produto | CSA |
| certificações do produto | GOST |
| Principal | |
| conexões - terminais | conector Faston |
| tipo e composição dos contatos | 1 NA |
| venda por quantidade indivisível | 10 |
| linha de produto | Harmony XB6 |
| tipo de produto ou componente | bloco de contato |
| material de contatos | liga de prata (Ag/Ni) |
| nome abreviado do dispositivo | ZB6 |
| tipo de bloco de contatos | único |
| operação dos contatos | abertura lenta |
