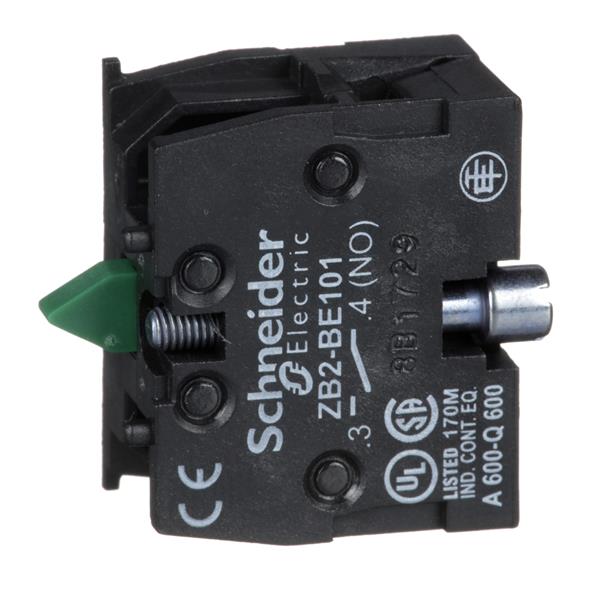

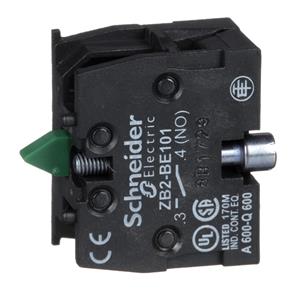

BLOCO CONTATO ZB2BE101
Ref: 21.16.407 Cód: ZB2BE101 Marca: Schneider Electric
Bloco de contato auxiliar para botoeira pendente, 1NA
O ZB2BE101 é um bloco de contato adicional para comutação de alta potência e é um componente separado das linhas de 22mm XB4 ou XB5. Ele possui um único bloco de contato NA e tipo de conexão de parafuso. Ele é facilmente instalado na parte traseira dos contatos de comutação de alta potência ZBE50x.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB2BE101 Declaração RoHS da UEDeclaração de Conformidade - ZB2BE101 Declaração RoHS da ChinaDeclaração de Conformidade - ZB2BE101 Declaração RoHS da UEDeclaração de Conformidade - ZB2BE101 Declaração RoHS da ChinaDeclaração de Conformidade - ZB2BE101 Declaração RoHS da UEDeclaração de Conformidade - ZB2BE101 Declaração RoHS da ChinaDeclaração de Conformidade - ZB2BE101 Declaração RoHS da UEDeclaração de Conformidade - ZB2BE101 Declaração RoHS da China| Complementar | |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para IEC 60947-1 |
| durabilidade mecânica | 1000000 ciclos |
| potência de funcionamento nominal em W | 40 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 3600 cic/h a 120 V, Fator de carga = 0.5 para IEC 60947-5-1 |
| potência de funcionamento nominal em W | 48 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 3600 cic/h a 48 V, Fator de carga = 0.5 para IEC 60947-5-1 |
| potência de funcionamento nominal em W | 65 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 3600 cic/h a 24 V, Fator de carga = 0.5 para IEC 60947-5-1 |
| força de funcionamento | 13-15 N |
| descrição de terminais ISO nº 1 | (13-14)NA |
| maximum resistance across terminals | 25 MOhm |
| [Ithe] corrente térmica convencional em isolamento | 10:00 AM |
| proteção contra curto-circuito | 10 A proteção por fusível por cartucho fusível tipo gG (gl) |
| Peso | 0.02 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 2,5 mm² com ou sem extremidade do cabo |
| conexões - terminais | terminais de braçadeiras roscadas, 2 x 1,5 mm² com ou sem extremidade do cabo |
| designação de código de contato | A600 CA-15, Ue = 240 V, Ie = 3 A para IEC 947-5-1, apêndice A |
| designação de código de contato | A600 CA-15, Ue = 600 V, Ie = 1.2 A para IEC 947-5-1, apêndice A |
| designação de código de contato | Q600 CC-13, Ue = 250 V, Ie = 0.27 A para IEC 947-5-1, apêndice A |
| designação de código de contato | Q600 CC-13, Ue = 600 V, Ie = 0.1 A para IEC 947-5-1, apêndice A |
| Meio ambiente | |
| resistência ao choque | 100 gn para IEC 60068-2-27 |
| padrões | EN/IEC 60947-5-1 |
| padrões | UL 508 |
| padrões | EN/IEC 60204-32 |
| padrões | CSA C22.2 No 14 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| resistência à vibração | 15 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| Principal | |
| tipo de circuito elétrico | circuito de controle |
| operação dos contatos | abertura lenta |
| tipo de operador | retorno por mola |
| montagem do bloco | montagem frontal |
| tipo de bloco de contatos | único |
| linha de produto | Harmony XAC |
| tipo de produto ou componente | bloco de contato |
| aplicação do bloco de contatos | velocidade única |
| nome do componente | ZB2 |
| tipo e composição dos contatos | 1 NA |
| compatibilidade do produto | XB4 |
| compatibilidade do produto | XAPS2 |
| compatibilidade do produto | XACA |
| compatibilidade do produto | XB5 |
