| Complementar |
| [Ie] corrente nominal de operação | 2 A a 230 V, CA-15, A600 para IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.2 A a 110 V, CC-13, Q600 para IEC 60947-5-1 |
| operação dos contatos | abertura lenta |
| material de contatos | liga de prata (Ag/Ni) |
| durabilidade mecânica | 1500000 ciclos |
| abertura positiva | sem |
| compatibilidade de gama | ZA2E |
| tipo de bloco de contatos | único |
| [Ith] corrente térmica ao ar livre convencional | 10 A para EN/IEC 60947-5-1 |
| torque de aperto | 0.8-0.8 N.m |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN 60947-1 |
| durabilidade elétrica | 500000 ciclos, CA-15, 2 A a 230 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1 |
| durabilidade elétrica | 500000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1 |
| utilização dos contatos | contatos padrão |
| conexões - terminais | , <= 2 x 1,5 mm² para EN 60947-1 |
| conexões - terminais | , <= 1 x 2,5 mm² para EN 60947-1 |
| conexões - terminais | , > = 1 x 0,5 mm² para EN 60947-1 |
| conexões - terminais | terminais Faston, Tamanho da Conexão: 6,3 mm para EN 60947-1 |
| tipo e composição dos contatos | 1 NF |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para EN 60947-1 |
| proteção contra curto-circuito | 10 A fusível tipo GL para IEC 60269-1 |
| Meio ambiente |
| padrões | EN/IEC 60947-1 |
| padrões | IEC 60529 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-5-1 |
| certificações do produto | CCC |
| certificações do produto | CE |
| temperatura ambiente do ar para funcionamento | -25-55 °C |
| grau de proteção IP | IP20 para IEC 60529 |
| tratamento de proteção | TC |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| Principal |

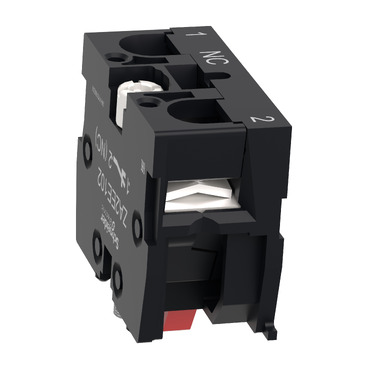

| nome abreviado do dispositivo | ZA2E |
| tipo de produto ou componente | bloco de contato |
| linha de produto | Harmony Fácil XA2 |
