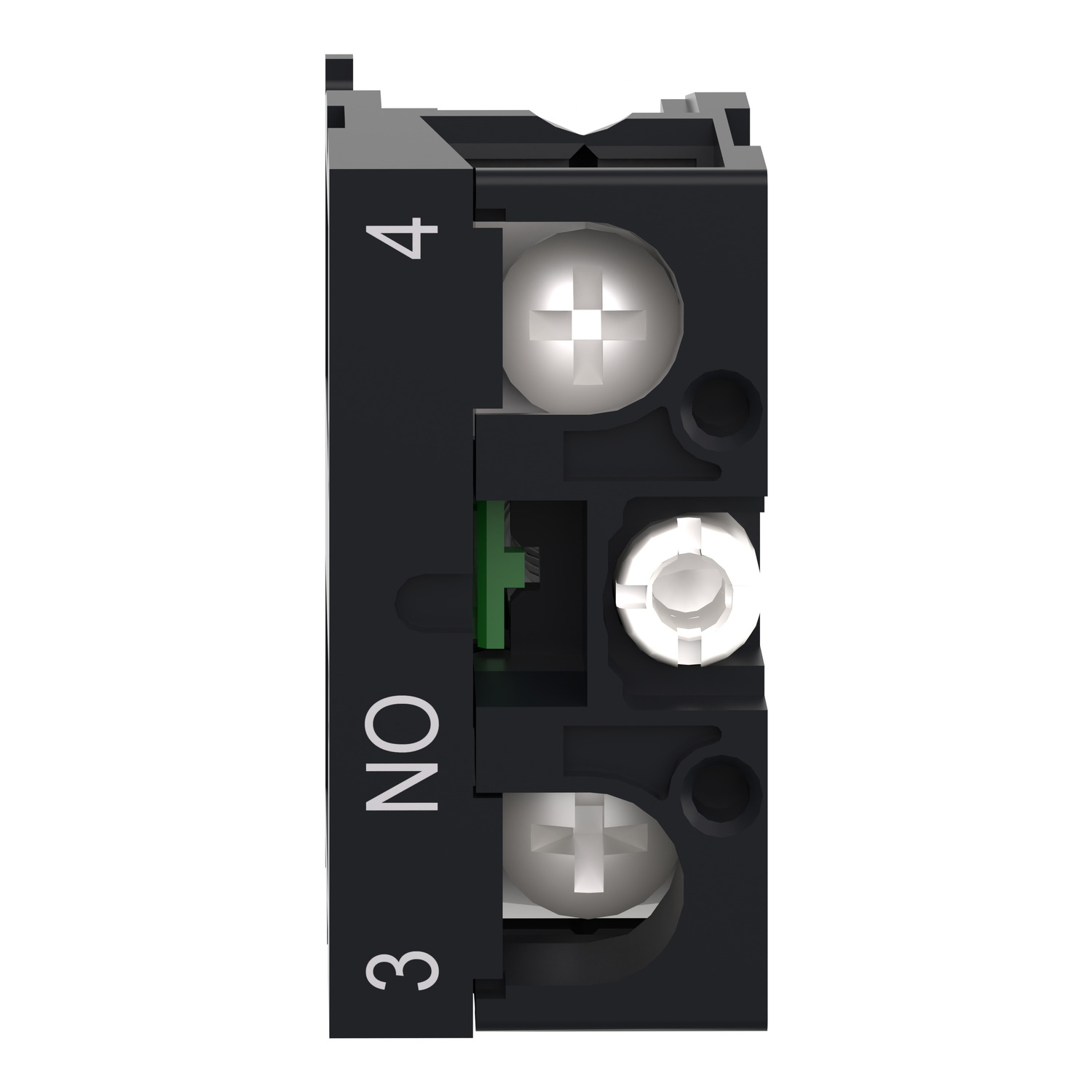

BLOCO CONTATO ZA2EE101
Ref: 21.14.280 Cód: ZA2EE101 Marca: Schneider Electric
Bloco de Contato, 1 NA, montagem parafuso, para Harmony XA2
O ZA2EE101 é o bloco de contato que faz parte da linha Easy Harmony XA2, uma oferta de botões, chaves seletoras e sinalizadores plásticos de Ø 22mm. Este bloco de contato permite a substituição e configuração rápida e fácil de seus botões e chaves seletoras. Ele é facilmente instalado e substituído em unidades completas de botão de pressão e chaves seletoras XA2 e se conecta a circuitos de controle com conexões simples de braçadeira de parafuso. Possui 1 contato NA com operação de interrupção lenta. Ele usa material de contato de liga de prata. Protege os operadores de contato inesperado com circuitos energizados devido ao seu índice de proteção IP20. Ele foi projetado para operação de 1,5 milhão de ciclos. É um produto com classificação IP20 e vem com certificação CE, CCC e EAC em conformidade com os padrões GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1. É facilmente instalado e substituído com conexões simples de fixação por parafuso. É um produto com classificação IP20 e vem com a certificação CE, CCC e EAC em conformidade com as normas GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1 . Ele é facilmente instalado e substituído por simples conexões de parafuso de grampo.
Documentos:
Product Data SheetDeclaração de Conformidade - ZA2EE101 Declaração REAChDeclaração de Conformidade - ZA2EE101 Declaração RoHS da ChinaDeclaração de Conformidade - ZA2EE101 Declaração RoHS da UE| Complementar | |
| durabilidade elétrica | 500000 ciclos, CA-15, 2 A a 230 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1 |
| durabilidade elétrica | 500000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1 |
| utilização dos contatos | contatos padrão |
| conexões - terminais | , <= 2 x 1,5 mm² para EN 60947-1 |
| conexões - terminais | , <= 1 x 2,5 mm² para EN 60947-1 |
| conexões - terminais | , > = 1 x 0,5 mm² para EN 60947-1 |
| conexões - terminais | terminais Faston, Tamanho da Conexão: 6,3 mm para EN 60947-1 |
| tipo e composição dos contatos | 1 NA |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para EN 60947-1 |
| proteção contra curto-circuito | 10 A fusível tipo GL para IEC 60269-1 |
| [Ie] corrente nominal de operação | 2 A a 230 V, CA-15, A600 para IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.2 A a 110 V, CC-13, Q600 para IEC 60947-5-1 |
| operação dos contatos | abertura lenta |
| material de contatos | liga de prata (Ag/Ni) |
| durabilidade mecânica | 1500000 ciclos |
| abertura positiva | sem |
| compatibilidade de gama | ZA2E |
| tipo de bloco de contatos | único |
| [Ith] corrente térmica ao ar livre convencional | 10 A para EN/IEC 60947-5-1 |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN 60947-1 |
| torque de aperto | 0.8-0.8 N.m |
| Meio ambiente | |
| tratamento de proteção | TC |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP20 para IEC 60529 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | IEC 60529 |
| padrões | EN/IEC 60947-5-1 |
| certificações do produto | CE |
| certificações do produto | CCC |
| temperatura ambiente do ar para funcionamento | -25-55 °C |
| Principal | |
| linha de produto | Harmony Fácil XA2 |
| tipo de produto ou componente | bloco de contato |
| nome abreviado do dispositivo | ZA2E |
