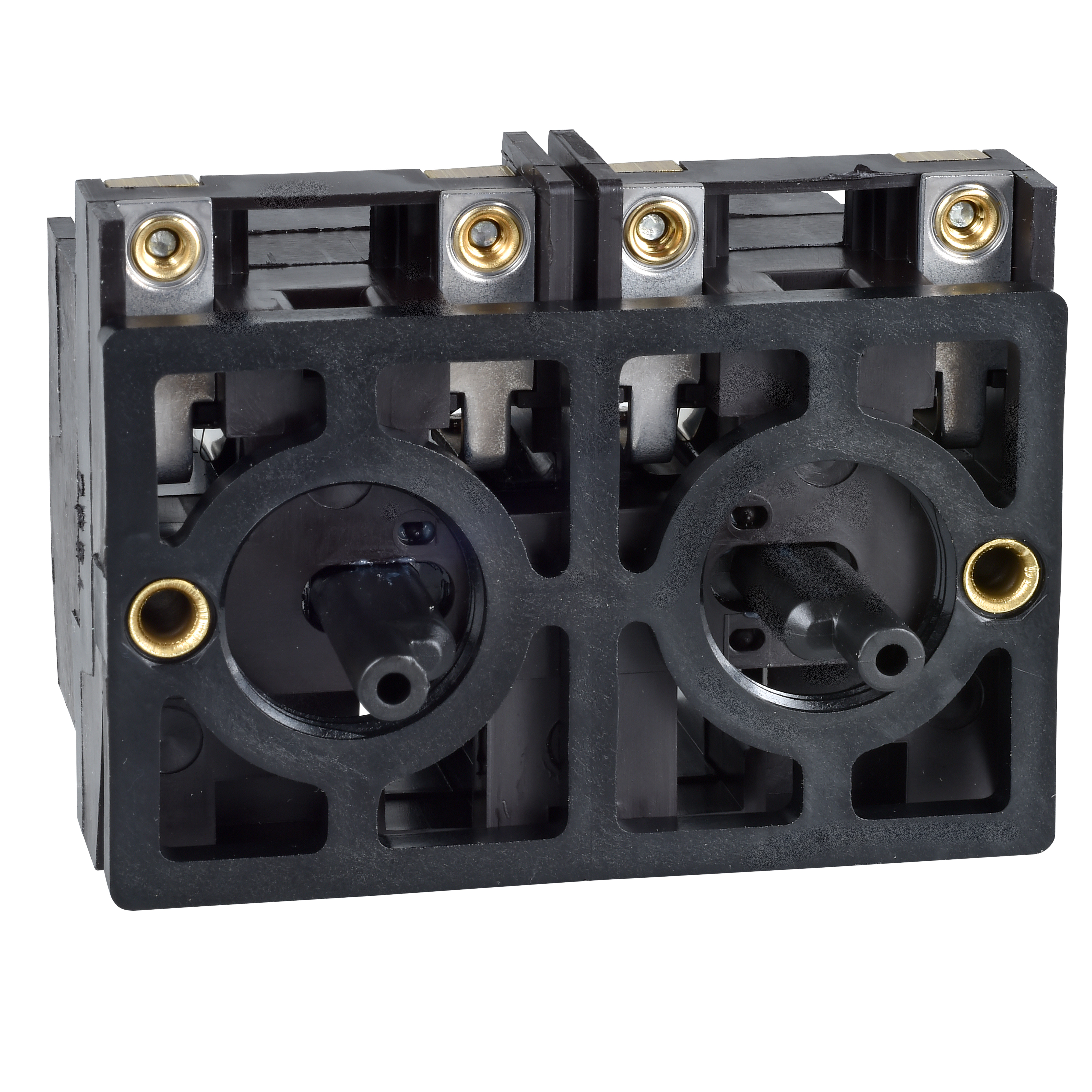

BLOCO CONTATO XESD1181
Ref: 21.27.048 Cód: XESD1181 Marca: Schneider Electric
BLOCO CONTATOS REVERSAO 1 ESTA
| Complementar | |
| identificador de terminal | (13-14)NA |
| identificador de terminal | (11-12)NF |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 2,5 mm² com ou sem extremidade do cabo |
| conexões - terminais | terminais de braçadeiras roscadas, 2 x 1,5 mm² com ou sem extremidade do cabo |
| descrição de terminais ISO nº 2 | B |
| descrição de terminais ISO nº 2 | (23-24-21-22)OF |
| descrição de terminais ISO nº 1 | B |
| descrição de terminais ISO nº 1 | (13-14-11-12)OF |
| [Ui] tensão de isolamento nominal | 500 V (graus de Poluição 3) para IEC 60947-1 |
| potência de funcionamento nominal em VA | 100 VA CA-15 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 48 V 50/60 Hz, Fator de carga = 0.5 (indutivo carga) |
| potência de funcionamento nominal em VA | 450 VA CA-15 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 127 V 50/60 Hz, Fator de carga = 0.5 (indutivo carga) |
| potência de funcionamento nominal em VA | 50 VA CA-15 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 24 V 50/60 Hz, Fator de carga = 0.5 (indutivo carga) |
| potência de funcionamento nominal em VA | 750 VA CA-15 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 230 V 50/60 Hz, Fator de carga = 0.5 (indutivo carga) |
| maximum resistance across terminals | 25 MOhm |
| [Ithe] corrente térmica convencional em isolamento | 10:00 AM |
| força de funcionamento | 15 N |
| força de funcionamento | 25 N |
| durabilidade mecânica | 1000000 ciclos |
| proteção contra curto-circuito | 10 A proteção por fusível por cartucho fusível tipo gG |
| designação de código de contato | A300 CA-15, Ue = 240 V, Ie = 3 A para IEC 60947-5-1, apêndice A |
| designação de código de contato | Q300 CC-13, Ue = 250 V, Ie = 0.27 A para IEC 60947-5-1, apêndice A |
| potência de funcionamento nominal em W | 140 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 24 V, Fator de carga = 0.5 (indutivo carga) para IEC 60947-5-1, apêndice C |
| potência de funcionamento nominal em W | 140 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 48 V, Fator de carga = 0.5 (indutivo carga) para IEC 60947-5-1, apêndice C |
| potência de funcionamento nominal em W | 95 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 120 V, Fator de carga = 0.5 (indutivo carga) para IEC 60947-5-1, apêndice C |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| Meio ambiente | |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| padrões | CSA C22.2 No 14 |
| padrões | EN 60947-5-1 |
| padrões | IEC 60947-5-1 |
| resistência ao choque | 100 gn para IEC 60068-2-27 |
| resistência à vibração | 15 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| Principal | |
| operação dos contatos | ação rápida |
| Intertravamento Mecânico | com interbloqueio mecânico |
| tipo de produto ou componente | bloco de contato |
| aplicação do bloco de contatos | velocidade única |
| nome do componente | XESD |
| compatibilidade do produto | XACB |
| compatibilidade do produto | XACM |
| tipo de circuito elétrico | circuito de controle |
| tipo de operador | 2 retornos por mola |
| tipo de bloco de contatos | duplo |
| linha de produto | Harmony XAC |
| montagem do bloco | montagem frontal |
