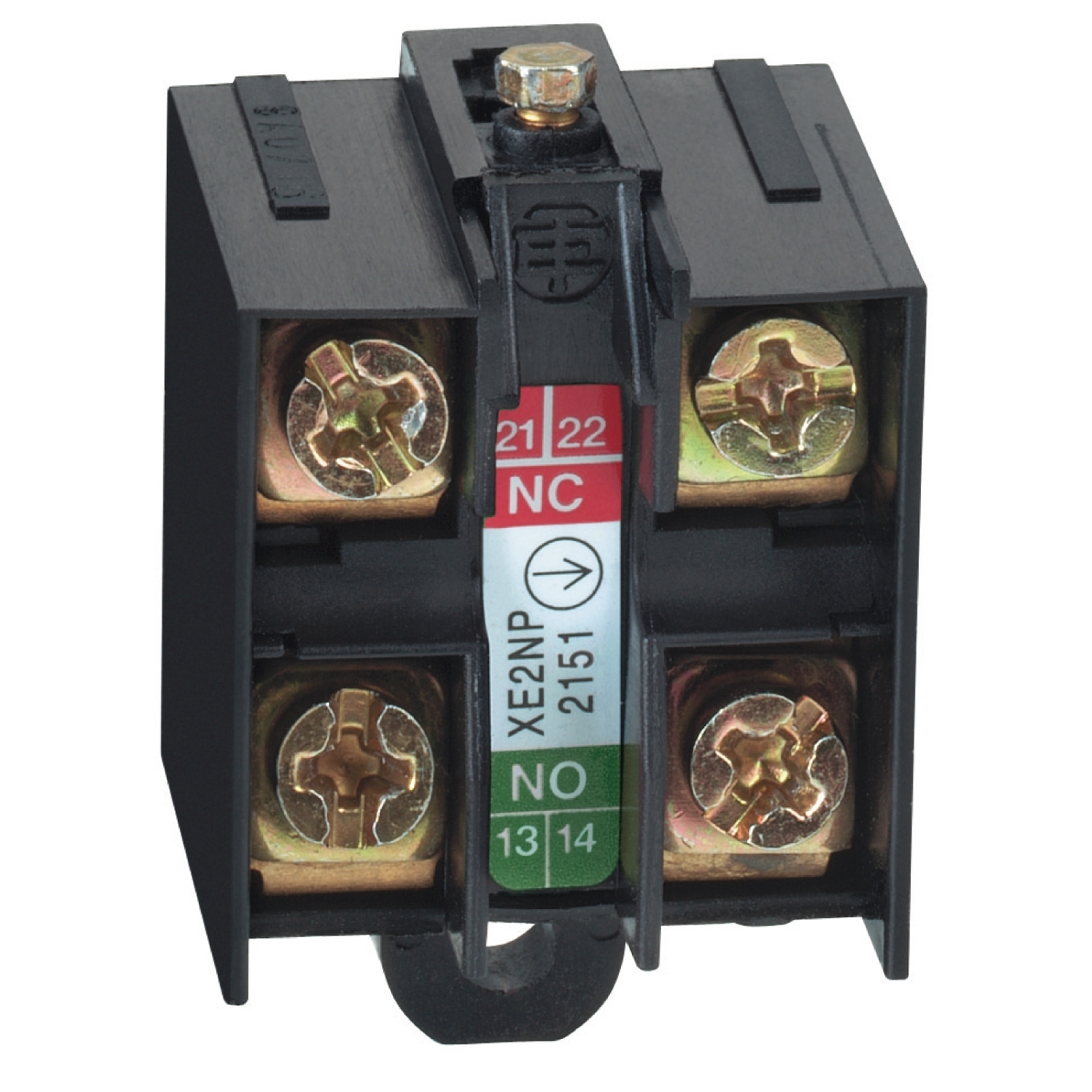

BLOCO CONTATO XE2NP2151
Ref: 21.27.030 Cód: XE2NP2151 Marca: Telemecanique Sensors
BLOCO DE CONTATO NA+NF DEFASDEPEND XE2NP2151
| Complementar | |
| conexão elétrica | terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 0,5...2 x 2,5 mm² |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 500 V (graus de Poluição 3) para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| durabilidade elétrica | 5000000 ciclos, CC-13 120 V, 7 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13 24 V, 13 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13 48 V, 9 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| proteção contra curto-circuito | 10 A cartucho fusível, Tipo gG |
| abertura positiva | com |
| velocidade de atuação mínima | 6 m/min |
| forma de isolamento de contatos | Zb |
| designação de código de contato | A300, CA-15 (Ue = 240 V), Ie = 3 A 10 A para EN/IEC 60947-5-1 apêndice A |
| designação de código de contato | Q300, CC-13 (Ue = 250 V), Ie = 0.27 A para EN/IEC 60947-5-1 apêndice A |
| compatibilidade do produto | XCKD |
| compatibilidade do produto | XCKS |
| compatibilidade do produto | XCR |
| compatibilidade do produto | XCKJ |
| compatibilidade do produto | XCKL |
| compatibilidade do produto | XCKM |
| compatibilidade do produto | XCKP |
| maximum resistance across terminals | 25 MOhm para IEC 60255-7, categoria 3 |
| material de contatos | contatos banhados a prata |
| compatibilidade de gama | XE2N |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60664 |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| Principal | |
| número de polos | 2 |
| tipo de produto ou componente | bloco de contato do interruptor de fim de curso |
| nome abreviado do dispositivo | XE2N |
| corpo associado | ZCKM5 |
| corpo associado | ZCKL5 |
| corpo associado | ZCP25 |
| corpo associado | ZCKJ5 |
| corpo associado | ZCD25 |
| corpo associado | ZCKS5 |
| corpo associado | ZCKJ5D |
| operação dos contatos | abertura lenta, break before make |
| linha de produto | OsiSense XC |
| tipo e composição dos contatos | 1 NA + 1 NF |
| nome da série | formato padrão |
