BLOCO AUXILIAR GVAD1001
Ref: 21.23.055 Cód: GVAD1001 Marca: Schneider Electric
CONTATO DE SINALIZAÇÃO DE FALHA MAIS CONTATO AUXILIAR INSTANTÂNEO . GVAD1001

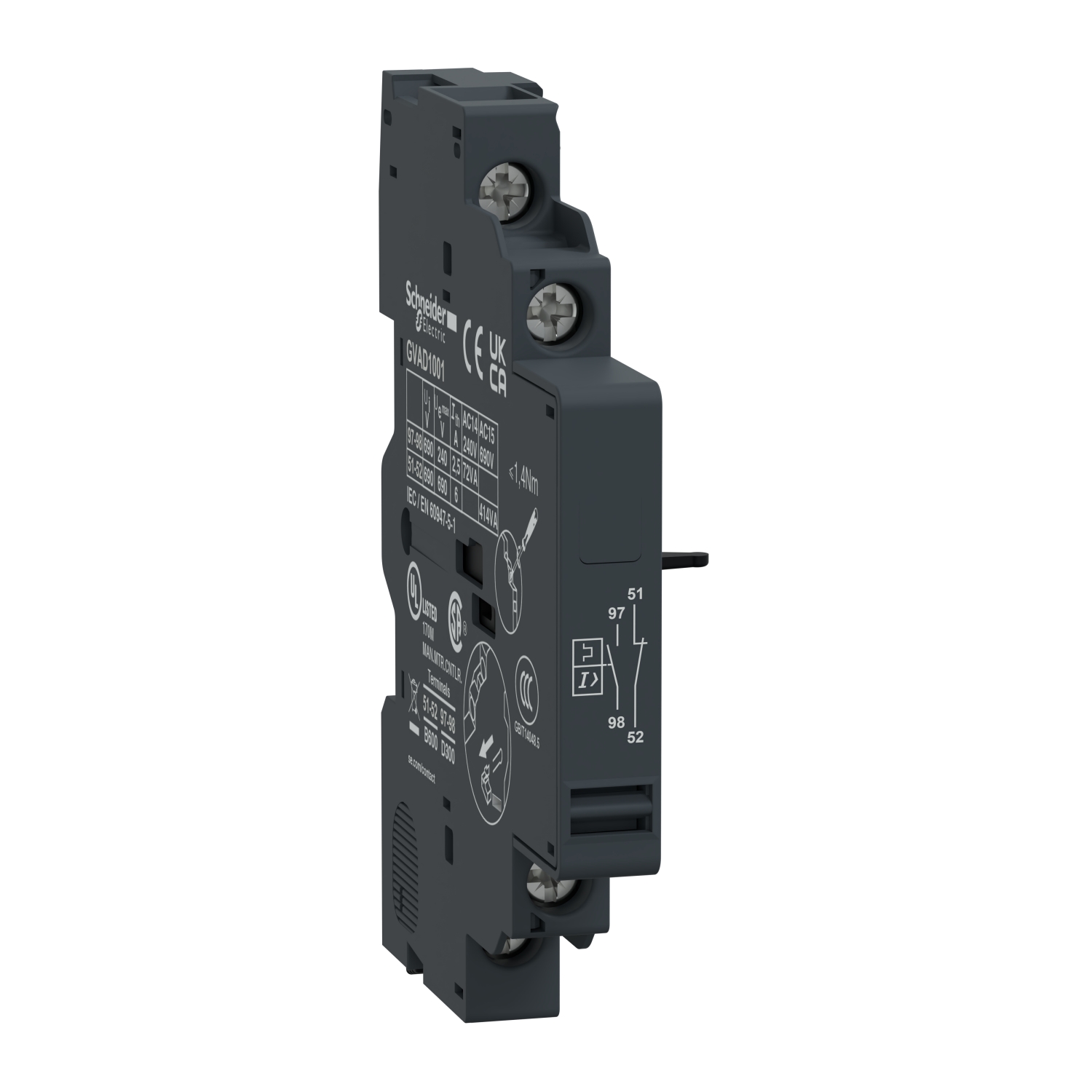

Bloco de contato auxiliar TeSys GV, para disjuntores motores GV2 e GV3. 1NA contato de sinalização de falha + 1NF contato auxiliar instantâneo. Contato auxiliar instantâneo classificado para operação até 6A/690V CA e 6A/240V CC. Contato de sinalização de falha classificado para operação de até 2A/240V CA e 1A/60V CC. Para ser instalado no lado esquerdo do disjuntor (máximo de 1 bloco de montagem), conexão por terminais de grampo de parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).
Documentos:
Product Data SheetDeclaração de Conformidade - GVAD1001 Declaração REAChDeclaração de Conformidade - GVAD1001 Declaração RoHS da ChinaDeclaração de Conformidade - GVAD1001 Declaração RoHS da UEDeclaração de Conformidade - GVAD1001 Declaração REAChDeclaração de Conformidade - GVAD1001 Declaração RoHS da ChinaDeclaração de Conformidade - GVAD1001 Declaração RoHS da UEDeclaração de Conformidade - GVAD1001 Declaração REAChDeclaração de Conformidade - GVAD1001 Declaração RoHS da ChinaDeclaração de Conformidade - GVAD1001 Declaração RoHS da UEDeclaração de Conformidade - GVAD1001 Declaração REAChDeclaração de Conformidade - GVAD1001 Declaração RoHS da ChinaDeclaração de Conformidade - GVAD1001 Declaração RoHS da UE| Complementar | |
| corrente de comutação mínima | 5 mA |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| altura | 89 mm |
| tensão de comutação mínima | 17 V |
| largura | 9.3 mm |
| profundidade | 66 mm |
| Peso | 0.055 kg |
| potência de funcionamento nominal em W | 120 W a 240 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em W | 140 W a 110 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em W | 140 W a 24 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em W | 180 W a 60 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em W | 240 W a 48 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em W | 15 W a 48 V CC-13 - Elétrica durabilidade: 1000 ciclos |
| potência de funcionamento nominal em W | 24 W a 24 V CC-13 - Elétrica durabilidade: 1000 ciclos |
| potência de funcionamento nominal em W | 9 W a 60 V CC-13 - Elétrica durabilidade: 1000 ciclos |
| [Ith] corrente térmica ao ar livre convencional | 6:00 AM |
| [Ith] corrente térmica ao ar livre convencional | 2.5 A of falhas de sinalização |
| torque de aperto | 1.4 N.m - Ligar terminais de braçadeiras roscadas |
| potência de funcionamento nominal em VA | 300 VA a 48-48 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 414 VA a 690-690 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 500 VA a 110-127 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 500 VA a 500-500 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 650 VA a 440-440 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 720 VA a 230-240 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 850 VA a 380-415 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 36 VA a 24-24 V CA-14 - Elétrica durabilidade: 1000 ciclos |
| potência de funcionamento nominal em VA | 48 VA a 48-48 V CA-14 - Elétrica durabilidade: 1000 ciclos |
| potência de funcionamento nominal em VA | 72 VA a 110-127 V CA-14 - Elétrica durabilidade: 1000 ciclos |
| [Ue] tensão de operação nominal | 48 ... 690 V CA |
| [Ue] tensão de operação nominal | 24...240 V CC |
| durabilidade mecânica | 100000 ciclos |
| compatibilidade de gama | GVAD |
| tipo de proteção | GB2CB... disjuntor |
| tipo de proteção | fusível gG 10 A |
| Meio ambiente | |
| característica ambiental | ambiente normal |
| Principal | |
| tipo de produto ou componente | bloco de contato auxiliar |
| gama | TeSys |
| local de montagem | lado esquerdo |
| composição de contatos de polos | 1 NA + 1 NF |
| nome abreviado do dispositivo | GVAD |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.75-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.75-1.5 mm² flexível com |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-1.5 mm² flexível com |
| compatibilidade do produto | GV2P |
| compatibilidade do produto | GV2LE |
| compatibilidade do produto | GV3L |
| compatibilidade do produto | GV2ME |
| compatibilidade do produto | GV2RT |
| compatibilidade do produto | GV3P |
| compatibilidade do produto | GV2L |
| funcionamento dos contatos auxiliares | sinal de falha 1 NA |
| linha de produto | TeSys GV3 |
| linha de produto | TeSys GV2 |
