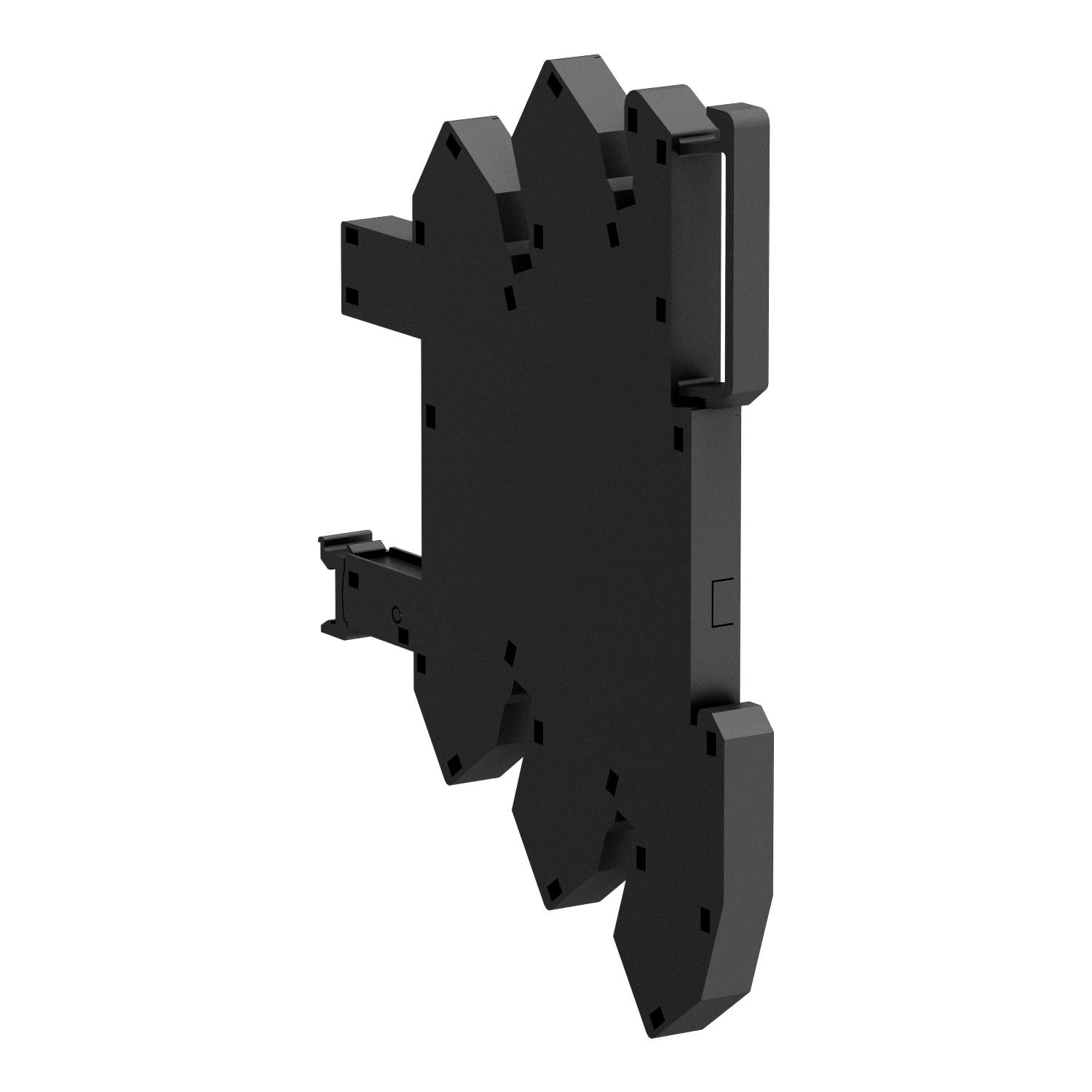

BASE MOLA RSLZRA1
Ref: 21.13.096 Cód: RSLZRA1 Marca: Schneider Electric
Base para relé RSL, conexão por mola, LED, 12 e 24VCA/CC
O RSLZRA1 é um soquete de relé plug-in da linha Harmony RSLZ. Tem uma tensão de controle de bobina de 12...24 VCA/CC. Possui grande variedade de contatos para uso em correntes nominais elevadas. Também oferece indicador LED e circuito de proteção. Isso ajuda a reduzir o tamanho dos painéis e a aumentar a confiabilidade da máquina; você pode montá-la em praticamente qualquer lugar. Um dos soquetes mais finos do mercado, pode ser instalado em praticamente qualquer lugar. Aplicado para sistemas lógicos automatizados conectados para complementar as funções de controladores lógicos programáveis ??industriais (CLPs). Exibição de status com LED, sinal claro tanto de dia quanto de noite.
Documentos:
Product Data SheetDeclaração de Conformidade - RSLZRA1 Declaração RoHS da UEDeclaração de Conformidade - RSLZRA1 Declaração RoHS da China| Complementar | |
| [Ith] corrente térmica ao ar livre convencional | 6:00 AM |
| limites de tensão de funcionamento nominal | 21,6 ... 28,8 V |
| limites de tensão de funcionamento nominal | 11,4 ... 14,4 V |
| força de fixação | 10-40 N |
| compatibilidade de gama | RSLZ |
| sinalização | CE |
| largura total CAD | 6.2 mm |
| profundidade total CAD | 101 mm |
| Peso | 0.023 kg |
| modo de fixação | mola de compressão de plástico (calha DIN simétrica de 35 mm) |
| [Ue] tensão de operação nominal | < 300 V CA |
| grupo de produto | RSL_SPRING_TERS_12-24 |
| altura total CAD | 78.6 mm |
| Meio ambiente | |
| grau de proteção IP | IP20 para EN/IEC 60529 |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| padrões | UL 508 |
| padrões | IEC 61984 |
| certificações do produto | GOST |
| certificações do produto | CSA |
| conexões - terminais | terminais mola, 1 x 0,2...1 x 1,5 mm² (AWG 24 ... 18 AWG flexível com extremidade do cabo |
| conexões - terminais | terminais mola, 1 x 0,2...1 x 1,5 mm² (AWG 24 ... 18 AWG sólido sem ponta do cabo |
| força dielétrica | 2500 V |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| Principal | |
| venda por quantidade indivisível | 10 |
| disposição do terminal de contatos | separado |
| forma do pino | plano |
| tensão de comutação | 12 V CA/CC |
| tensão de comutação | 24 V CA/CC |
| tipo de produto ou componente | tomada |
| compatibilidade do produto | plug-in relé RSL com 1 F/A contato a 12 V CC |
| compatibilidade do produto | plug-in relé RSL com 1 F/A contato a 24 V CC |
| linha de produto | Zelio Relay |
| nome abreviado do dispositivo | RSLZ |
| apresentação do dispositivo | basic element |
