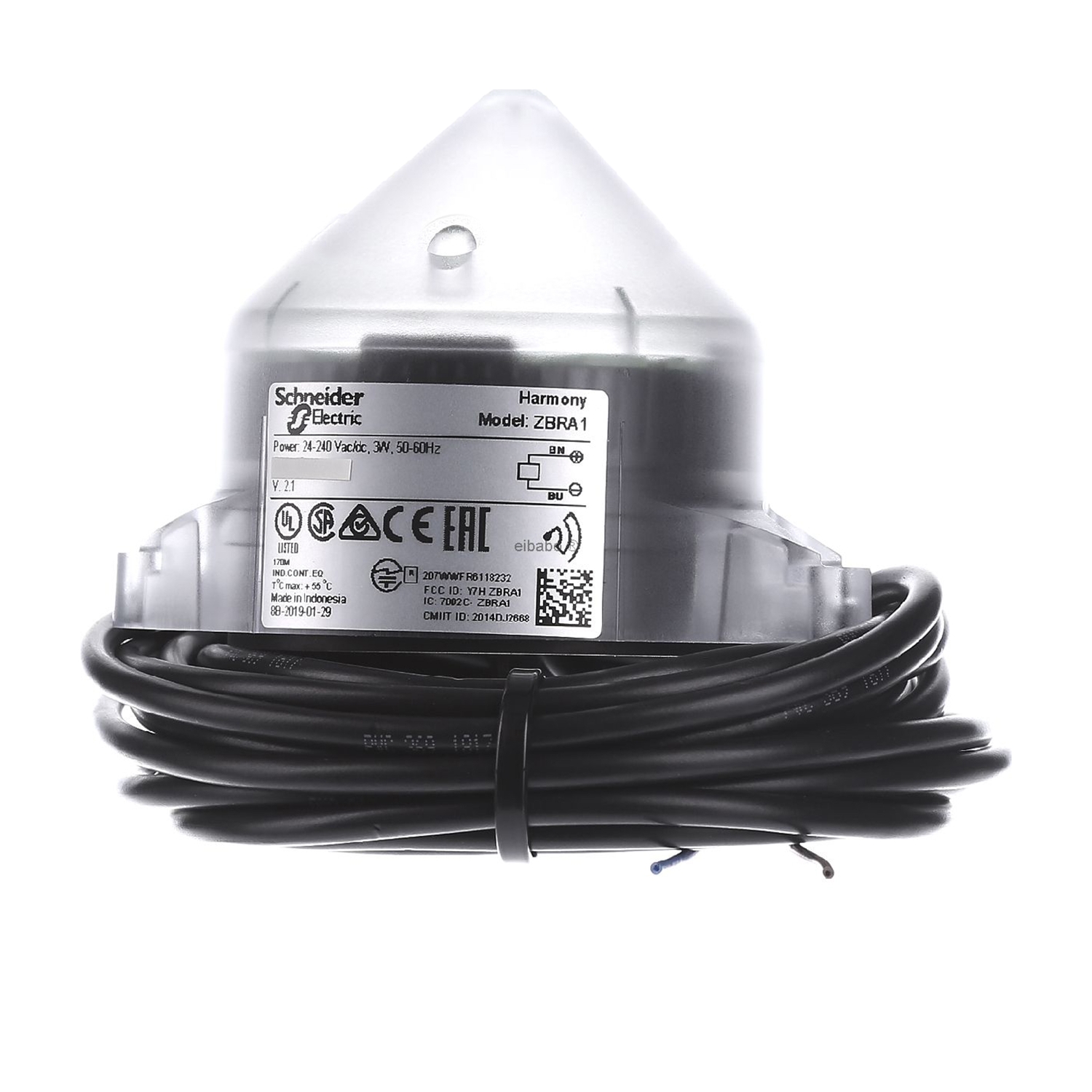

ANTENA REPETIDORA ZBRA1
Ref: 21.34.300 Cód: ZBRA1 Marca: Schneider Electric
Antena repetidora, com cabo de 5m, 24...240VCA/CC
A ZBRA1 é uma antena repetidora faz parte da linha Harmony XB5R de plástico e XB4R de metal com botões sem fio e sem bateria. Instalado entre o transmissor e o receptor é utilizado para aumentar o alcance e/ou contornar obstáculos. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP65. Isso o torna ideal para operação em ambientes agressivos.
Documentos:
Product Data SheetDeclaração de Conformidade - ZBRA1 Declaração RoHS da UEDeclaração de Conformidade - ZBRA1 Declaração RoHS da ChinaDeclaração de Conformidade - ZBRA1 Declaração REAChDeclaração de Conformidade Ambiental - ZBRA1 Declaração RoHS da UE| Complementar | |
| tensão nominal de fornecimento [Us] | 24...240 V CA/CC 50/60 Hz - 10...10 % |
| conexão elétrica | 2 cabos condutores 0.34-0.34 mm² - flexível - 5 m para EN/IEC 60947-1 |
| proteção contra curto-circuito | 0.4 A fusível tipo golpe rápido |
| ganho de antena | 0 dBi |
| protocolo da porta de comunicação | Zigbee poder Verde a 2.4 GHz para IEEE 802.15.4 |
| material da caixa | plástico auto-extintor |
| distância de detecção máxima | 300 m transmissor em forma de caixa XAL D, receptor na caixa de metal e uso relé de antena |
| max power consumption in W | 1 MW |
| [Uimp] tensão suportável de impulso atmosférico | 4 kV |
| LED de status | 1 LED verde of potência LIGAR |
| LED de status | 1 LED verde of sinal de emissão |
| número de canais | 1 |
| categoria de sobretensão | III para IEC 60664-1 |
| tensão de resistência da frequência de potência nominal de curta duração | 4 kV 50 Hz para EN/IEC 60947-5-1 |
| técnica de modulação | O-QPSK |
| maximum emission power | 3 MW |
| torque de aperto | 0.6-0.6 N.m para EN/IEC 60947-1 |
| consumo de potência em W | 4 W CA/CC |
| largura total CAD | 93 mm |
| Peso | 0.2 kg |
| posição de operação | vertical |
| altura total CAD | 67 mm |
| largura de banda | 5-5 MHz |
| Meio ambiente | |
| resistência de isolamento | > 500 MOhm a 500 V CC para NF C 20030 |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| acordo de rádio | RSS |
| acordo de rádio | SRRC |
| acordo de rádio | ANATEL, tipo III para ETSI EN 301 489-3 |
| acordo de rádio | ARIB T66, classe 2 para ETSI EN 301 489-3 |
| acordo de rádio | FCC, categoria 2 para ETSI EN 300 440-1 |
| acordo de rádio | ICASA, categoria 1 para ETSI EN 300 440-1 |
| resistência à vibração | +/-0,5 mm (f = 10-55 Hz) para IEC 60068-2-6 |
| resistência à vibração | 6 gn (f = 55-150 Hz) para IEC 60068-2-6 |
| resistência ao choque | 25 gn (Duração = 6 ms of 6000 choques para IEC 60068-2-27 |
| resistência ao choque | 15 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| grau de proteção IP | IP65 para IEC 60529 55 °C 0,1 m |
| umidade relativa | 90-90 % a -20-55 °C, sem condensação para ETSI EN 300 440-1 |
| compatibilidade eletromagnética | imunidade para ambientes industriais para EN/IEC 61000-6-2 |
| compatibilidade eletromagnética | perturbações de RF por condução - nível de teste: 10 V para IEC 61000-4-6 |
| compatibilidade eletromagnética | imunidade a microquebras e quedas de tensão para IEC 61000-4-11 |
| compatibilidade eletromagnética | emissão irradiada para ETSI EN 300 440-1 |
| compatibilidade eletromagnética | emissão guiadas para PT 300-489-1 |
| compatibilidade eletromagnética | emissão guiadas para ETSI EN 300 489-3 |
| compatibilidade eletromagnética | emissão irradiada para ETSI EN 300 440-2 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasclasse B para CISPR22 |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática - nível de teste: 8 kV (ao ar livre (em peças de isolamento)) para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática - nível de teste: 6 kV (no contato (em peças metálicas)) para IEC 61000-4-2 |
| compatibilidade eletromagnética | susceptibilidade a campos eletromagnéticos - nível de teste: 10 V/m (80..0,2000 MHz) para IEC 61000-4-3 |
| compatibilidade eletromagnética | susceptibilidade a campos eletromagnéticos - nível de teste: 3 V / m (80 ... 2700 MHz, distância = 20 m) para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 2 kV para IEC 61000-4-4 |
| compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (modo diferencial) para IEC 61000-4-5 |
| compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 2 kV (modo comum) para IEC 61000-4-5 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| graus de poluição | 3 para IEC 60664-1 |
| directivas | 1999/5 / CE - R & TTE |
| directivas | 2004/108 / CE - compatibilidade electromagnética |
| [Ui] tensão de isolamento nominal | 250 V para IEC 60664-1 |
| grau de proteção IK | IK03 para EN 50102 |
| certificações do produto | CCC |
| certificações do produto | BT 2006/95/EC |
| certificações do produto | UL |
| certificações do produto | GOST |
| certificações do produto | CSA |
| certificações do produto | CE |
| certificações do produto | C-Tick |
| Principal | |
| tipo de antena | 1,1 kVA |
| destino do produto | Wireless Schneider Electric ecosystem devices |
| cor da tampa | transparente |
| aplicação da estação de controle | transceptor (emissão e recepção) |
| cor de base do invólucro | preto (RAL 9011) |
| linha de produto | Harmony XB5R |
| tipo de produto ou componente | alcance sem fio e sem bateria |
| nível ou classe | 5M00G7W |
| nome abreviado do dispositivo | ZBRA |
| frequência de transmissão | 2405 MHz of transmissor |
| frequência de transmissão | 2405 MHz of receptor |
| material | policarbonato |
