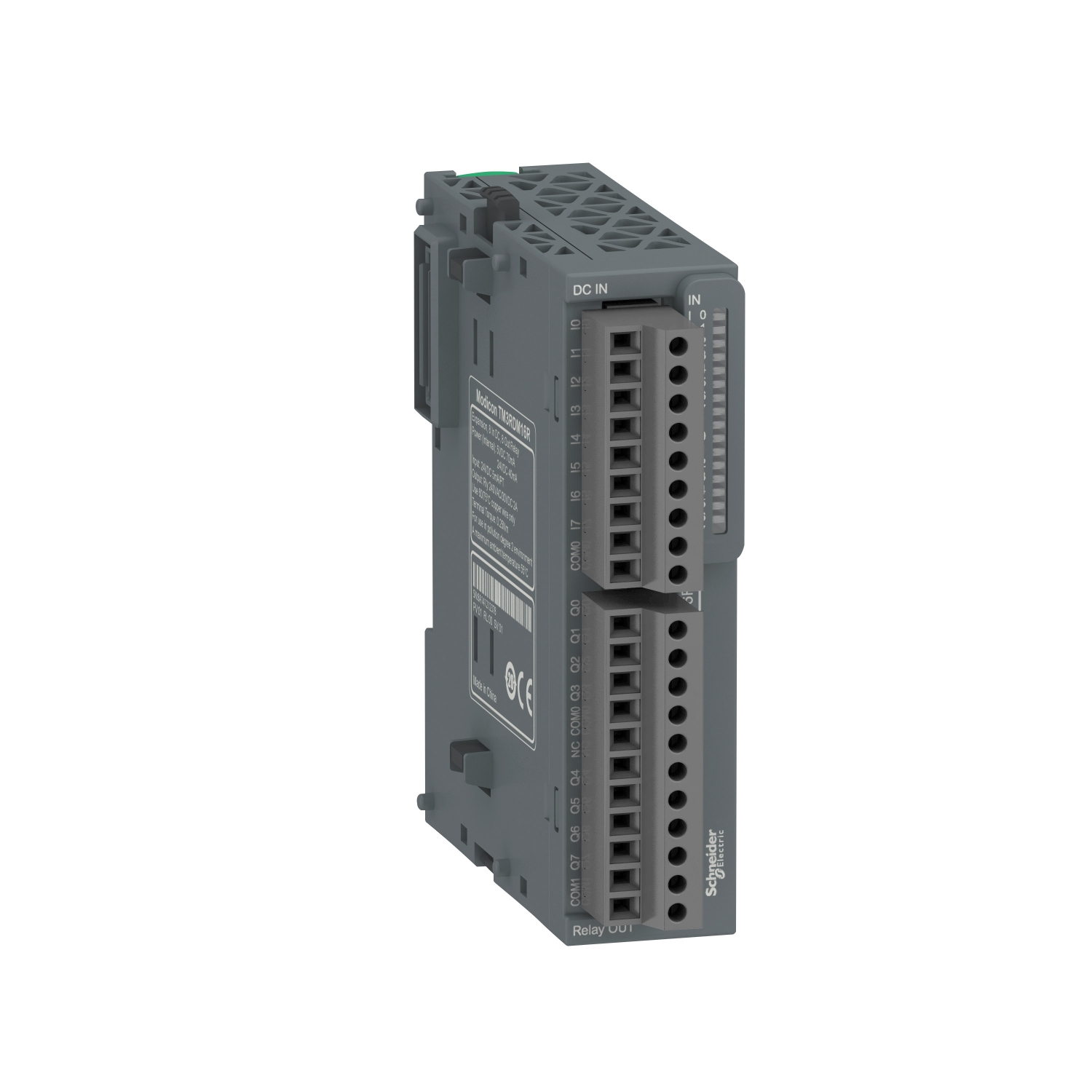

MODULO EXPANSAO TM3RDM16R

Ref: 21.82.450 Cód: TM3RDM16R Marca: Schneider Electric

adicionar cotação

MÓDULO DE ENTRADAS E SAÍDAS DIGITAIS IP20 8 ENTRADAS /8 SAÍDAS ENTRADAS SINK/SOURCE SAÍDAS RELÉ 24 VDC/240 VAC TERMINAL PARAFUSOTM3RDM16R

Complementar
consumo de corrente70 mA a 5 V CC via conector de barramento (do estado ligado)
consumo de corrente40 mA a 24 V CC via conector de barramento (do estado ligado)
impedância de entrada4.7 kOhm
conexão elétricaN/A
conexão elétricaN/A
maximum cable distance between devicescabo não blindado: <50 m of entrada
maximum cable distance between devicescabo não blindado: <150 m of saída
altura90 mm
current state 0 guaranteed<= 1 mA (entrada)
estado 1 de tensão garantido15 ... 28,8 V of entrada
durabilidade mecânica20000000 ciclos
suporte de montagemN/A
suporte de montagemN/A
suporte de montagemN/A
maximum current per output common4:00 AM
tipo de tensão de entrada digitalCC
current state 1 guaranteed>= 2.5 mA (entrada)
sinalizaçãoCE
largura27.4 mm
tempo de resposta4 ms (ligar)
tempo de resposta4 ms (desligar)
profundidade84.6 mm
número de E/S digital16
sinalização localN/A
carga mínima10 mA a 5 V CC of saída de relé
Peso0.118 kg
isolamentoentre a entrada ea lógica interna a 500 V CA
isolamentonão isolados entre as entradas
isolamentoentre grupos de entrada e grupos de saída a 1500 V CA
isolamentoentre o contato aberto a 750 V CA
isolamentoentre a saída ea lógica interna a 500 V CA
isolamentosem isolamento entre as saídas
estado de tensão 0 garantido0...5 V of entrada
Meio ambiente
altitude de funcionamento0...2000 m
resistência a rajadas momentâneas rápidas2 kV of saída de relé para EN/IEC 61000-4-4
resistência a rajadas momentâneas rápidas1 kV of entrada para EN/IEC 61000-4-4
resistência a descarga eletroestática8 kV em ar para EN/IEC 61000-4-2
resistência a descarga eletroestática6 kV no contato para EN/IEC 61000-4-2
resistência ao choque15 gn of 11 ms
resistência à vibração3,5 mm a 5-8.4 Hz Ligar calha DIN
resistência à vibração1 gn a 8.4-150 Hz Ligar calha DIN
resistência à vibração3,5 mm a 5-8.7 Hz Ligar painel
resistência à vibração2 gn a 8.7-150 Hz Ligar painel
graus de poluição2
grau de proteção IPIP20 com tampa de proteção colocada
temperatura ambiente do ar para funcionamento0-55 °C instalação horizontal
altitude de armazenamento0-3000 m
umidade relativa10-95 %, sem condensação (em operação)
umidade relativa10-95 %, sem condensação (em armazenamento)
resistência a sobretensão2 kV saída modo comum para EN/IEC 61000-4-5
resistência a sobretensão1 kV entrada modo comum para EN/IEC 61000-4-5
resistência a campos eletromagnéticos10 V/m 80 MHz ... 1 GHz para EN/IEC 61000-4-3
resistência a perturbações por condução, induzidas por campos de radiofrequência10 V 0,15...80 MHz para EN/IEC 61000-4-6
temperatura ambiente do ar para armazenamento-25-70 °C
resistência a campos magnéticos30 A/m 50/60 Hz para EN/IEC 61000-4-8
emissão eletromagnéticaradiação - nível de teste: 40 dBµV / m QP classe A 10 m) a 30-230 MHz para EN/IEC 55011
emissão eletromagnéticaradiação - nível de teste: 47 dBµV / m QP classe A 10 m) a 230-1000 MHz para EN/IEC 55011
Principal
lógica de entrada digitalcoletor ou fonte (positivo/negativo)
linha de produtoTM3 Modicon
lógica de saída digitalpositivo ou negativo
tensão de entrada digital24 V
tipo de saída digitalrelé normalmente aberto
corrente de entrada digital5 mA of entrada
número de saída digital8
compatibilidade de gamaModicon Easy M200
tipo de produto ou componentemódulo de E/S digital
corrente de saída digital2000 mA of saída de relé
número de entrada digital8 of entrada para IEC 61131-2, Tipo 1
tensão de saída digital24 V CC of saída de relé
tensão de saída digital240 V CA of saída de relé
