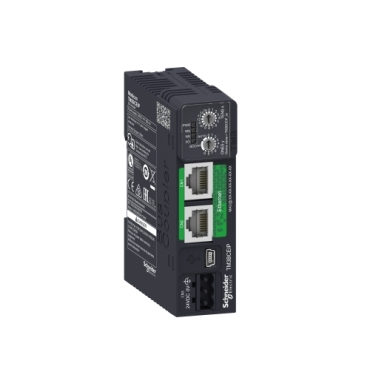

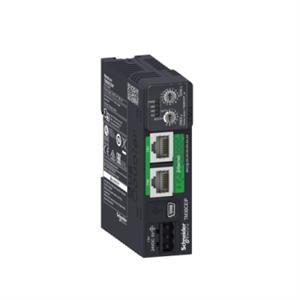

MODULO COMUNICACAO TM3BCEIP
Ref: 21.82.700 Cód: TM3BCEIP Marca: Schneider Electric
Remota para Entradas e Saídas Distribuídas - Ethernet/IP - IP20 - 24 Vdc - Terminal Parafuso
Este produto faz parte da faixa Modicon TM3, uma oferta de módulos de E/S de expansão para Modicon M221, M241, M251 e M262. O módulo distribuído de E/S suporta a topologia da cadeia da margarida. Esse processador fornece serviços da Web como servidor da web, Ethernet e servidor da Web, USB. Possui 1 LED para PWR (status do sistema), 1 LED para MS (status do módulo), 1 LED para NS (status da rede) e 1 LED para a sinalização de status de E/S. É um produto com classificação IP20. Suas dimensões são de 27 mm (largura) x 70 mm (profundidade) x 96,5 mm (altura).Ele pesa 0,10 kg.
Documentos:
Product Data SheetDeclaração de Conformidade - TM3BCEIP Declaração REAChDeclaração de Conformidade - TM3BCEIP Declaração RoHS da UEDeclaração de Conformidade - TM3BCEIP Declaração RoHS da ChinaDeclaração de Conformidade - TM3BCEIP Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - TM3BCEIP Declaração REAChDeclaração de Conformidade Ambiental - TM3BCEIP Declaração RoHS da China| Complementar | |
| serviços web | servidor web, Ethernet |
| serviços web | servidor web, USB |
| porta Ethernet | 10 / 100BASE-T |
| largura | 27 mm |
| taxa de transmissão | 10/100 Mbit/s |
| profundidade | 70 mm |
| tipo de conector | RJ45 2 Ethernet daisy chain (repicagem) isolated |
| tipo de conector | USB device port Mini-B |
| Peso | 0.1 kg |
| modo de fixação | por bloqueios de recorte (calha) |
| modo de fixação | por parafusos (placa de montagem) |
| consumo de corrente | 0.8 A a 24 V CC alimentação interna maximum 7 expansion modules |
| topologia | daisy chain (repicagem) |
| protocolo da porta de comunicação | Ethernet IP / Modbus TCP |
| sinalização local | 1 LED verde/vermelho of PWR (System Status) |
| sinalização local | 1 LED verde/vermelho of MS (Estado do Módulo) |
| sinalização local | 1 LED verde/vermelho of NS (Estado da Rede) |
| sinalização local | 1 LED verde/vermelho of status de E/S |
| tipo de rede de comunicação | Ethernet IP |
| tipo de rede de comunicação | Modbus TCP |
| tipo de rede de comunicação | IPv4 (internet protocol) |
| altura | 96.5 mm |
| serviço de comunicação | Eth/IP adaptador |
| serviço de comunicação | Modbus TCP/IP server |
| serviço de comunicação | RSTP (Ring topology support) |
| serviço de comunicação | SNMP |
| serviço de comunicação | servidor web |
| serviço de comunicação | cliente DHCP |
| serviço de comunicação | BOOTP |
| serviço de comunicação | address conflict detection |
| serviço de comunicação | servidor FTP |
| modo de troca | meio duplex, duplex total, autonegociação |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -10-60 °C |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| grau de proteção IP | IP20 para IEC/EN 61010-2-201 |
| altitude de armazenamento | 0-3000 m |
| graus de poluição | 2 |
| resistência à vibração | 3M4 Ligar calha DIN simétrica de 35 x 15 mm |
| umidade relativa | 10-95 % sem condensação |
| altitude de funcionamento | 0...2000 m |
| Principal | |
| compatibilidade do produto | controlador lógico |
| compatibilidade do produto | controlador de movimento |
| aplicação específica do produto | bus coupler module |
| linha de produto | TM3 Modicon |
| tipo de produto ou componente | módulo E/S distribuído |
