ELEM.LUMIN. LED LJ XVBC2B5

Ref: 21.36.022 Cód: XVBC2B5 Marca: Schneider Electric

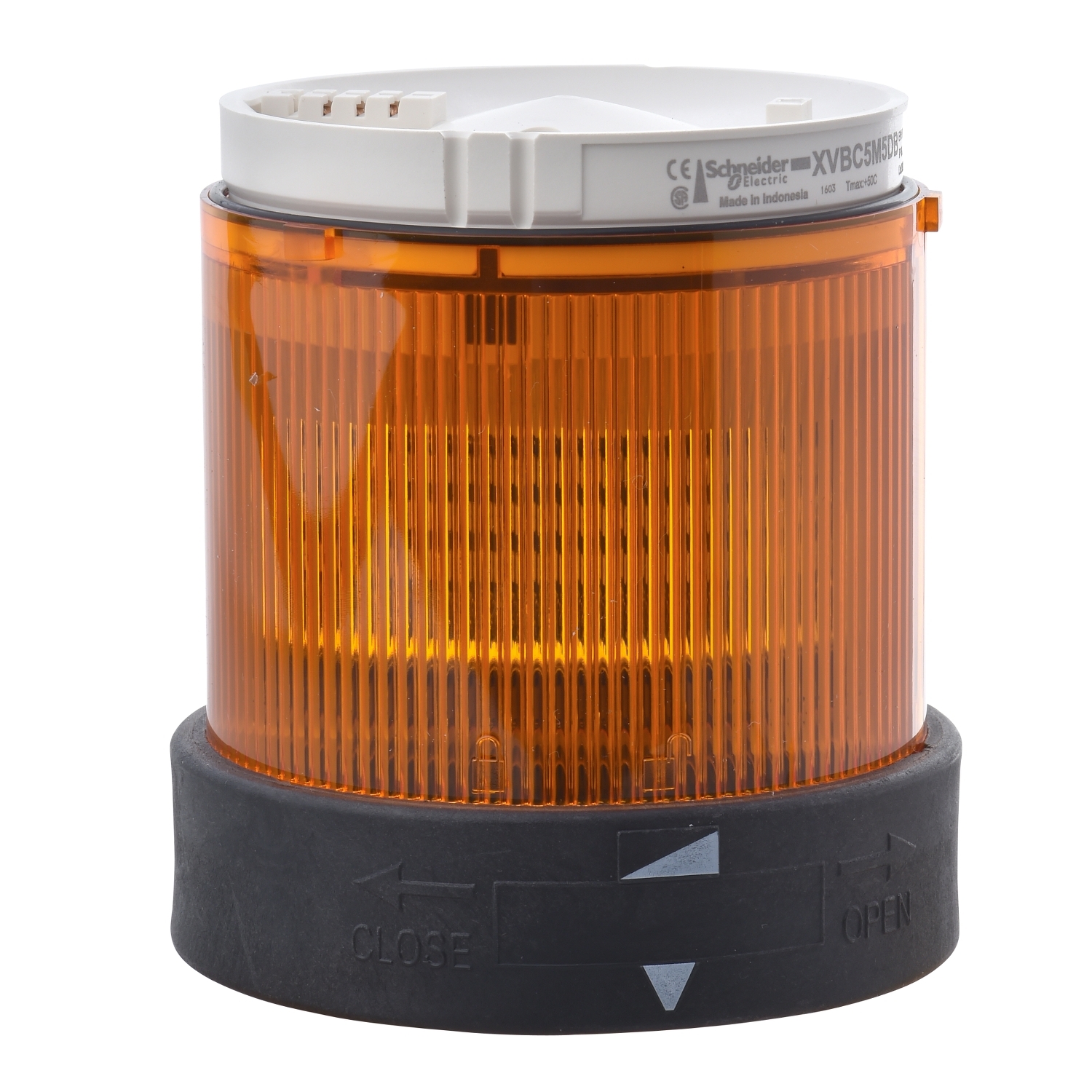

Módulo luminoso Ø70mm para XVB, contínuo, LED, laranja, 24VCA/CC

Esta unidade iluminada Harmony XVB é fornecida com CA/CC de 24 V e possui um LED laranja com uma luz estável. Esta lente amarela indicando um banco foi projetada como uma unidade iluminada para ser conectada com a base e criar uma luz de torre completa. Seu LED integral oferece uma luz constante, permitindo que ele exiba claramente o status de suas máquinas em aplicações como automotivas, máquinas-ferramentas, movimentação de materiais, embalagem, estações de montagem, transportadores. Ele é resistente a impactos, poeira, água e vibração graças ao seu IP66, tornando-o ideal para operação em ambientes agressivos. Projeto simples e modular para permitir fácil instalação com a unidade básica e iluminação de torre completa. Atende normas e certificações internacionais (normas CCC, CSA C22-2 No.14, EN/IEC 60947-5-1, EAC, UL 508 e NEMA 4X).

Documentos:

Product Data SheetDeclaração de Conformidade - XVBC2B5 Declaração RoHS da UEDeclaração de Conformidade - XVBC2B5 Declaração RoHS da ChinaDeclaração de Conformidade - XVBC2B5 Declaração REACh
Complementar
Peso0.15 kg
conexões - terminaisterminais de braçadeiras roscadas, <= 1 x 1,5 mm² com extremidade do cabo
[Ui] tensão de isolamento nominal250 V para IEC 60947-1
limite de tensão nominal0,85...1,1 Un para IEC 60947-5-1
sentido de montagemmontagem pelo cliente, até 5 unidades
consumo de corrente< 47 mA CA/CC
largura total CAD70 mm
profundidade total CAD70 mm
[Uimp] tensão suportável de impulso nominal4 kV para IEC 60947-1
altura total CAD63 mm
Meio ambiente
grau de proteção IPIP65 na base de fixação XVBZ0. para IEC 60529
grau de proteção IPIP66 na unidade base para IEC 60529
graus de poluição2
padrõesEN/IEC 60947-5-1
grau de proteção NEMANEMA 4X para UL 508 (interior)
classe de proteção contra choques elétricosclasse I em tubo de suporte para IEC 61140
classe de proteção contra choques elétricosclasse II na unidade base para IEC 61140
temperatura ambiente do ar para armazenamento-40-70 °C
temperatura ambiente do ar para funcionamento-25-50 °C
certificações do produtoCCC
certificações do produtoCSA C22-2 Nº 14
certificações do produtoUL 508
certificações do produtoGOST
tratamento de proteçãoTC
Principal
linha de produtoHarmony XVB Universal
tipo de sinalizaçãofixo
fonte de luzLED incorporado, laranja
tipo de produto ou componenteconjunto de indicadores
tipo de lâmpadaLED protegido
tipo de unidade de conjunto de indicadores ou indicadores luminososunidade luminosa
diâmetro de montagem70 mm
nome do componenteXVBC
tensão nominal de fornecimento [Us]24 V CA/CC
materialpolicarbonato
